Описание Г3-10А
(2000...3000) МГц с + (0,25...1) %; (0,001...0,6) Вт 75 Ом, Замена Г4-95;Г4-122
Описание Г3-109М

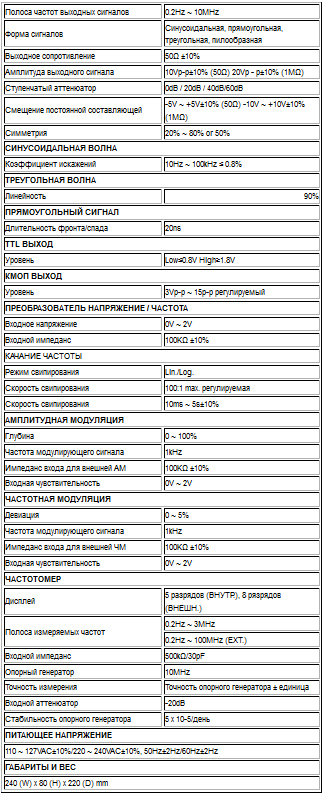

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НЧ ФУНКЦИОНАЛЬНОГО ПРОФКИП Г3-109М:
Функциональный генератор сигналов ПРОФКИП Г3-109М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 10МГц.
Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов Г3-109М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.
Описание Г3-109
Г3-109 генератор сигналов низкой чистоты
20Гц-200 кГц, 4 поддиапазона,
предназначен для регулировки,
испытания и ремонта различных радиотехническиз устройств,
П-488х173х488, М-25кг.
Описание Г3-109
Генератор Г3-109 RС-тнпа с плавной установкой частоты в пределах каждого из четырех поддиапазонов.
Симметричным и несимметричный выходы, рассчитанные на подключение ряда согласованных нагрузок, и повышенная выходная мощность обеспечивают универсальность генератора. Выходное напряжение стабилизировано.

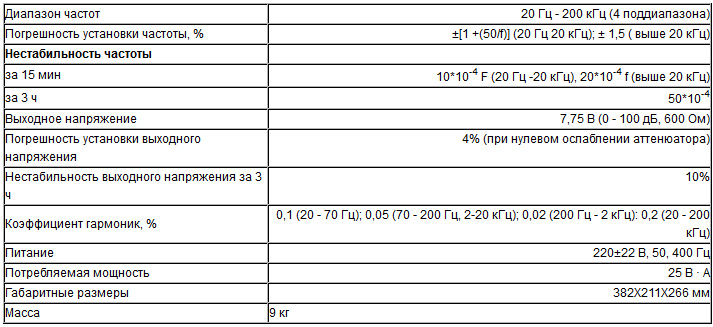

Основные данные Г3-109
Диапазон частот 20 Гц - 200 кГц (4 поддиапазона)
Основная погрешность установки частоты, %: ±[2 +(50/f)] (20-200 Гц); ±[1 +(50/f)] (200 Гц-20 кГц); ±[1 +(50/f)] (20-200 кГц)
Описание Г3-107
Г3-107 генератор RС-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. Г3-107 применяется в измерительной технике, радиовещательной и телевизионной аппаратуре для проверки и исследования коэффициентов передачи различных активных и пассивных четырехполюсников, определения стабильности параметров радиотехнических устройств вс времени и при воздействии дестабилизирующих факторов. Выходное напряжение стабилизировано с высокой точностью во всем рабочем диапазоне частот.
Описание Г3-106

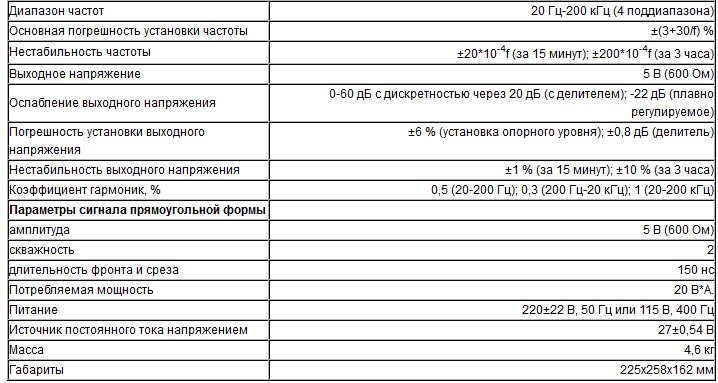

Прибор Г3-106 - источник синусоидальных и прямоугольных электрических колебанийв диапазоне звуковой и ультразвуковой частоты.
Генератор Г3-106 - малогабаритный портативный генератор RC-типа с плавной установкой частоты в пределах каждого из 4 поддиапазонов.
Г3-106 может использоваться как источник сигнала в системах контроля радиотехнических средств, в комплектах аппаратуры связи и дальней связи, в селективных и широкополосных системах.
Описание Г3-102
Генератор RС-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. В генераторе обеспечивается выходной сигнал прецизионной формы. Гарантирустся низкий уровень побочных составляющих, в том числе сигналов с чистотой питающей сети и ее гармоник.
Плавная и дискретная система регулирования выходного уровня обеспечивает его регулировку на -112 дБ относительно 7,75 В.
Описание Г3-1
100 Гц...5 кГц с + (10-3 f +3) Гц; (0,75...5) В 20 кОм, Замена Г3-56/1;Г3-109;Г3-117;Г3-119;Г3-123
Описание Г3-109
\0,01Гц-2 МГц,
дискретность установки 0,01Гц,
прецизионный,
ДУ,
П-488х135х480,
М-16кг.
