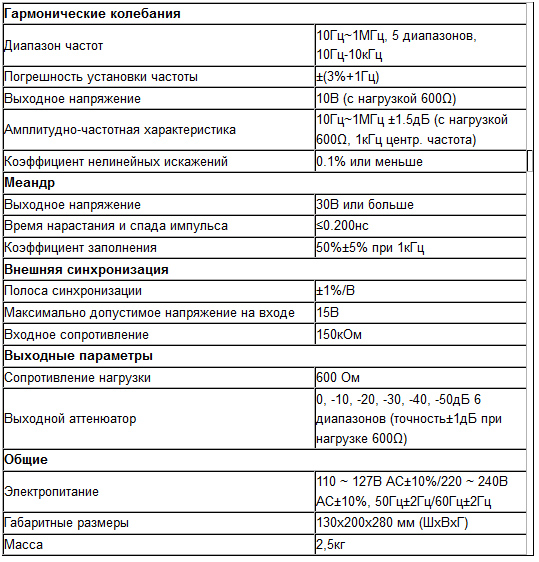

Описание Г3-118М
НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НЧ ПРОФКИП Г3-118М:
Генератор низкочастотных сигналов ПРОФКИП Г3-118М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора Г3-118М может осуществляться внешними сигналами в независимости от их формы.
ОСНОВНЫЕ ОСОБЕННОСТИ ГЕНЕРАТОРА ПРОФКИП Г3-118М:
диапазон частот 10Гц-1МГц
6-ступенчатый выходной аттенюатор
Описание Г3-117
Г3-117 используется для работы в автоматизированных системах с записью результатов на одно- и двухкоординатном самописце.
Для точного отсчета установленного значения выходной частоты генератора используется встроенный ЭСЧ. Измерение выходного напряжения генератора, входного напряжения устройства компрессии и уровня компрессии осуществляется встроенным электронным вольтметром.
Основные данные Г3-117
Диапазон частот:
20 Гц-2 кГц, 20 Гц-20 кГц, 20Гц-200 кГц (линейная шкала);
20 Гц-2 кГц; 20 Гц-20 кГц, 200 Гц-200 кГц (логарифмическая шкала)
Описание Г3-113М
Г3-113М генератор сгиналов
10Гц-99900Гц (дискр.– 1Гц и10Гц),
Uвых - 5В (дискр., 600 Ом),
10В (без нагр.),
Кг– 0,03-0,1%,
Uвых прямоуг.–10В (600 Ом),
П-488х135х485,
М-13кг

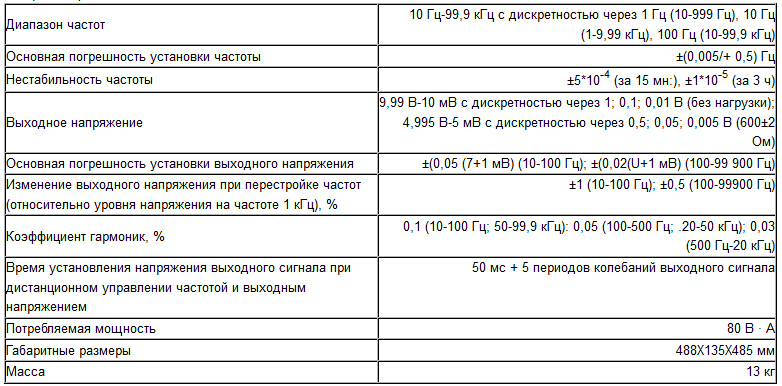

Описание Г3-113
Генератор Г3-113 RC-типа с дискретной перестройкой частоты и выходного напряжения.
Система автоматической стабилизации амплитуды выходного сигнала обеспечивает при перестройке быстрое установление уровня выходного напряжения с высокой точностью. Эта особенность генератора в сочетании с возможностью управления сигналами в двоично-десятичном коде позволяет эффективно использовать его в АИС.
На дополнительном выходе прибора Г3-113 генерируется сигнал прямоугольной формы (меандр). Предусмотрена возможность синхронизации частоты внешним сигналом.
Описание Г3-112/1
Генераторы Г3-112/1 RC-типа с плавной установкой частоты в пределах каждого из шести поддиапазонов. Выход генераторов пизкоомпый согласованный для всех ступеней затухания аттенюатора. В приборах имеются эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы. Наличие автономного усилительного блока в генераторе ГЗ-112/1 обеспечивает сигнал высокого уровня па высокоомной нагрузке.
Основные данные Г3-112/1
Диапазон частот 10 Гц-10 МГц (6 поддиапазонов)
Описание Г3-112
Генераторы Г3-112 RC-типа с плавной установкой частоты в пределах каждого из шести поддиапазонов. Выход генераторов пизкоомпый согласованный для всех ступеней затухания аттенюатора. В приборах имеются эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы. Наличие автономного усилительного блока в генераторе ГЗ-112/1 обеспечивает сигнал высокого уровня па высокоомной нагрузке.
Основные данные Г3-112
Диапазон частот 10 Гц-10 МГц (6 поддиапазонов)
Описание Г3-111
Источник электрических сигналов синусоидальной и прямоугольной формы. Генератор RС-типа с плавной установкой частоты в пределах каждого из пяти поддиапазонов предназначен для настройки и испытания различной радиоаппаратуры звукового, ультразвукового и СВ диапазонов.
Частота генератора может быть синхронизирована внешним сигналом произвольной формы. Система стабилизации выходного напряжения обеспечивает равномерную ЛЧХ генератора и постоянство уровня при воздействии дестабилизирующих факторов. Регулировка напряжения плавкая и дискретная в широких пределах.
Описание Г3-110
Генератор Г3-110 является источником синусоидальных электрических колебаний в диапазоне 0,01 Гц-2 МГц с выоокой точностью и стабильностью частоты.
Функциональные возможности генератора ГЗ-110 значительно расширяются при использовании его в комплекте с программатором 321. В таком сочетании обеспечивается, автоматизация измерений, исключаются ошибки оператора при установке выходных параметров генератора, повышается его эксплуатационная надежность при интенсивном использовании.
