Новые модернизированные реле электротепловые токовые серии РТЛ-Н предназначены для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Выпускаются модернизированные электротепловые реле с диапазоном уставок тока несрабатывания от 0,10 до 25,00 А . Реле РТЛ могут устанавливаться как непосредственно на модернизированные контакторы, пускатели ПМЛ, так и отдельно от пускателей.
Изделие: РТЛ-1 на номинальный ток контактора, пускателя от 10 до 25А
Модель: РТЛ-1 на номинальный ток контакторов 10 до 25А
Для использования с модернизированными контакторами будут поставлятся реле электротепловые РТЛ, специально адаптированные под их конструкцию (РТЛ-1001Н, РТЛ-1002Н, РТЛ-1003Н, РТЛ-1004Н, РТЛ-1005Н, РТЛ-1006Н, РТЛ-1007Н, РТЛ-1008Н, РТЛ-1010Н, РТЛ-1012Н, РТЛ-1014Н; РТЛ-1014Н, РТЛ-1016Н, РТЛ-1021Н, РТЛ-1022Н.
Изделие: РТЛ-2 на номинальный ток контактора, пускателя от 40 до 100А
Модель: РТЛ-2 на номинальный ток контактора, пускателя от 40 до 100А
Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00.
Изделие: РТЛ-3 на номинальный ток контактора, пускателя от 100 до 250 А
Модель: РТЛ-3 на номинальный ток контактора, пускателя от 74,0 А до 270,0 А
Реле РТЛ-3125, РТЛ-3170, РТЛ-3270.
Изделие: РТЛ-4 на номинальный ток контактора, пускателя 400А
Модель: РТЛ-4410 250-410 А; РТЛ-4510 310-510 А.

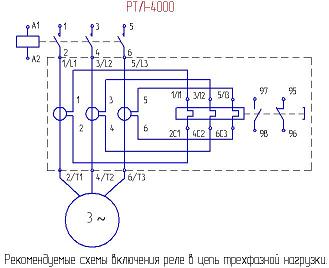

Реле РТЛ-4000 комплектуется с ранее освоенными магнитными пускателями ПМЛ-8000, при помощи шин или гибких проводников с наконечниками. Степень защиты по ГОСТ 14225 - IP20, контактных зажимов - IP00.
Номинальное напряжение реле - 660 В;
Изделие: Клеммники КРЛ-1, КРЛ-2
Модель: КРЛ-1, КРЛ-2
Для самостоятельной установки электротеплового реле РТЛ-1, РТЛ-2 применяются клеммники КРЛ-1, КРЛ-2. При применении клеммника КРЛ-1М, КРЛ-2М возможна установка на стандартную рейку.
КРЛ-1 (М) Для самостоятельной установки на РТЛ-1000М,
КРЛ-2 (М) Для самостоятельной установки на РТЛ-2000М, РТЛ-2000ДМ.
