Е7-8 обеспечивает измерение параметров конденсаторов, катушек индуктивностей. резисторов, различных элементов радио технических цепей с цифровым отсчетом измеряемых величин и выводом информации о результатах измерения в коде 8-4-2-1. Прибор может использоваться для определения коэффициента деления трансформаторов, проверки качества экранирования, измерения емкости диодов и переходного сопротивления переключателей.

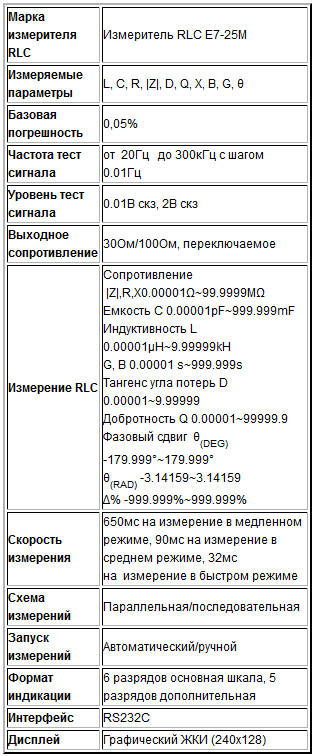

Прецизионный измеритель RLC Е7-25М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 20Гц до 300кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.
Области применения:
производственный - входной и выходной контроль радиокомпонентов;
лабораторные исследования параметров элементов цепей, полупроводниковых структур;
компарирование мер иммитанса;

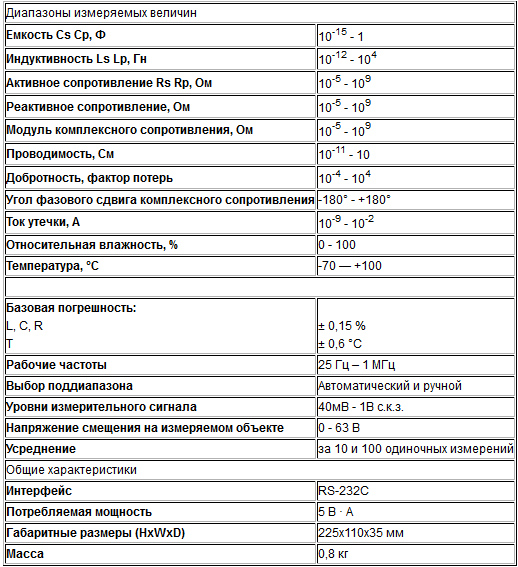

Измеритель иммитанса Е7-25 - портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления (Z), реактивное сопротивление(Хs), угол фазового сдвига (φ), ток утечки (I), температура Т, относительная влажность RH.

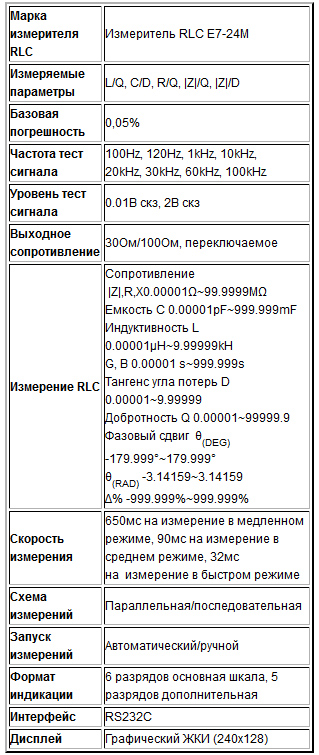

Прецизионный измеритель RLC Е7-24М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50Гц до 200кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.
Области применения:
производственный - входной и выходной контроль радиокомпонентов;
лабораторные исследования параметров элементов цепей, полупроводниковых структур;
компарирование мер иммитанса;

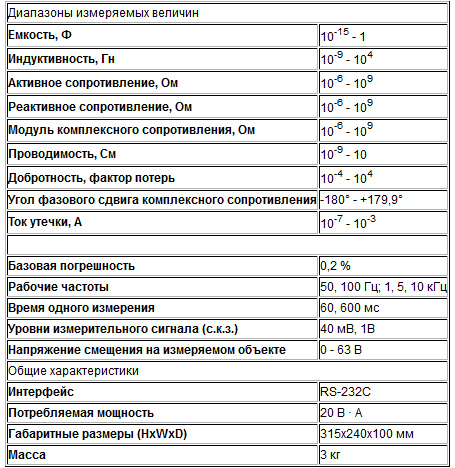

Измеритель иммитанса Е7-24 – прибор среднего класса точности.
Измеряемые параметры: индуктивность (L), емкость (С), сопротивление (R, Х, [Z]), проводимость (G), добротность (Q), ток утечки (I), угол фазового сдвига комплексного сопротивления (φ).
±0,2%; 50, 100 Гц, 1, 5, 10 кГц
Измерение иммитансных параметров изолированных и заземленных объектов
Дискретность отсчетов сопротивления 1 мкОм
Функции допускного контроля, усреднения, процентного отклонения
Режим регистратора с возможностью отображения на экране РС графика сопротивления (разрешение 0,1 мс)

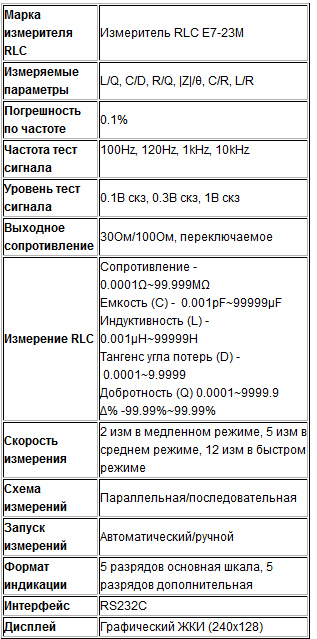

Измеритель иммитанса (RLC) Е7-23М - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 100 Гц - 10 кГц и высокой скоростью измерений до 12 измерений / сек. Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs).

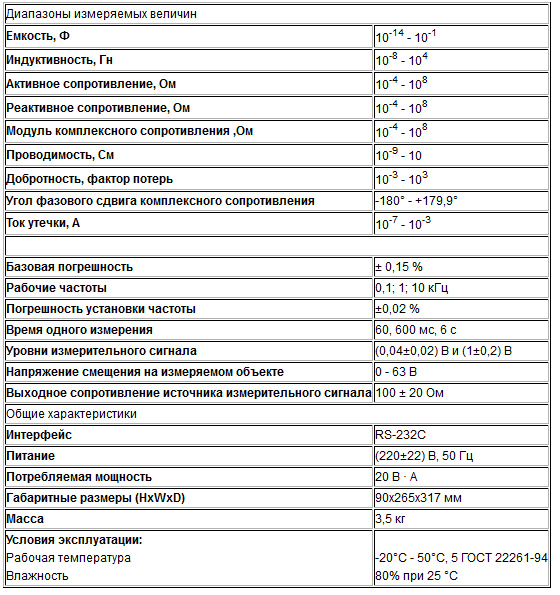

Измеритель иммитанса Е7-23 - прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, фактора потерь, угла фазового сдвига комплексного сопротивления и тока утечки) электро- и радиокомпонентов на частотах 100 Гц, 1 кГц и 10 кГц.
±0,15%; 100 Гц, 1 кГц, 10 кГц
4-х разрядная индикация измеряемых величин
Автоматический и ручной выбор пределов измерения
Два уровня измерительного сигнала
Функция допускового контроля
Режим усреднения
Интерфейс RS-232С
Измеритель иммитанса Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp),проводимость (Gp), фактор потерь (D), добротность (Q).
Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.

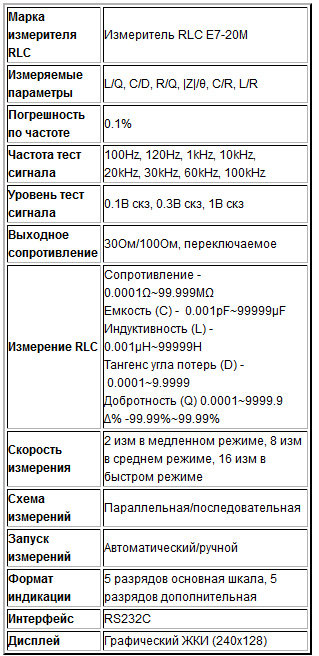

Измеритель иммитанса (RLC) Е7-20М - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 100 Гц - 100 кГц и высокой скоростью измерений до 16 измерений / сек. Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs).
Измеритель иммитанса Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).
