Трехполюсные автоматические выключатели типа АЕ2040, АЕ2050М, АЕ2050М1 и выключатели-разъединители (без расщепителей) АЕ205РМ предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц:
выключатели с тепловыми расцепителями без регулировки номинального тока и без температурной компенсации - для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий;

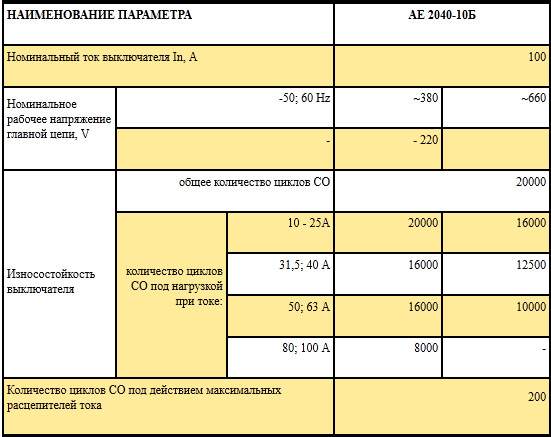

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Выключатели серии АЕ 2040-10Б ИГРФ.641252.003 ТУ предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в час и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220 V.
Выключатели АЕ 2040-10Б соответствуют ГОСТ Р 50030.2. Выключатели могут изготавливаться в экспортном исполнении.

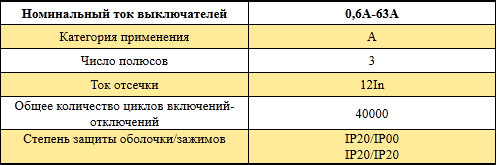

Назначение, краткая техническая характеристика
Автоматические выключатели типа АЕ 2040M предназначены для защиты электрических цепей от токов перегрузки и токов короткого замыкания, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором и для коммутации электрических цепей в нормальном режиме напряжением до 380В переменного тока частоты 50, 60 Гц, а также для оперативных включений и отключений указанных электрических цепей с частотой до 30 включений в час.
Виды климатических исполнений У,Т категории 3 по ГОСТ 15150.

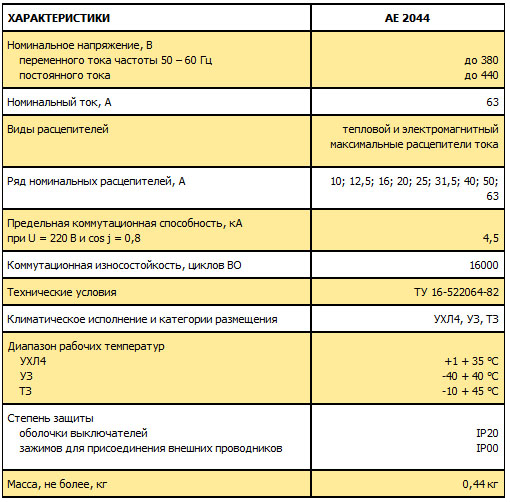

AE 2044 - выключатели автоматические, предназначенные для коммутации электросетей в нормальном режиме и для отключения в режиме, способном привести к аварии (т. е. при токах перегрузки и токах короткого замыкания), обеспечения безопасности изоляции проводников в части термических перегрузок.

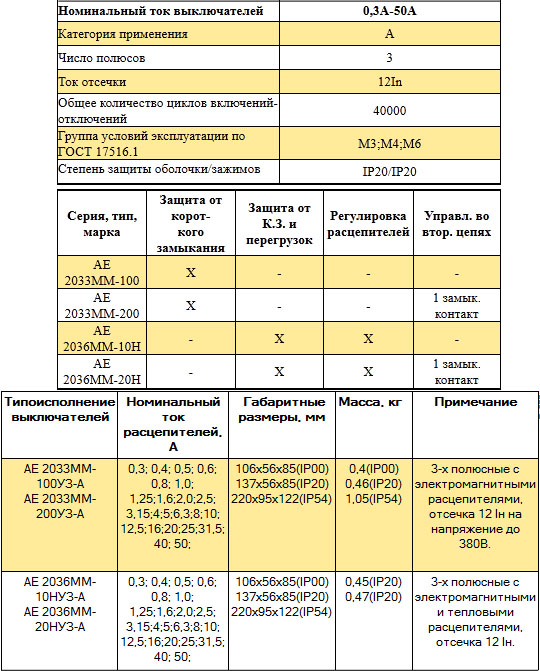

Назначение, краткая техническая характеристика.
Автоматические выключатели типа АЕ 2033MM предназначены для защиты электрических цепей от токов короткого замыкания, а выключатели типа АЕ 2036MM - для защиты от токов перегрузки и от токов короткого замыкания и для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором и для коммутации электрических цепей в нормальном режиме напряжением до 380В переменного тока частоты 50, 60 Гц, а также для оперативных включений и отключений указанных электрических цепей с частотой до 30 включений в час.

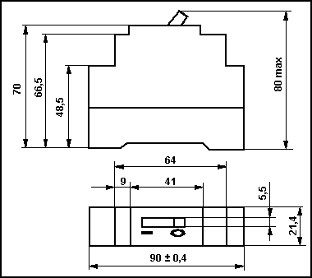

AE1031 - автоматические выключатели, предназначеные для коммутации электросетей жилых и административных зданий в нормальном режиме и для отключения в режиме, способном привести к аварии (т. е. при токах перегрузки и токах короткого замыкания), обеспечения безопасности изоляции проводников в части термических перегрузок.
Структура условного обозначения:
АЕ1031 - Х ХХХ
АЕ1031 - Автоматический выключатель АЕ 1031 на номинальный ток 25 А, однополюсный
Х - Цифра. Условное обозначение вида максимальных расцепителей тока:
Технические характеристики:
Выключатели автоматические серий АЕ20 и АЕ20М предназначены для защиты электрических цепей от токов перегрузки и токов КЗ, а также для оперативных включений и отключений цепей (с частотой до 30 включений в час) напряжением до 660В переменного тока частотой 50, 60Гц, напряжением до 380В частотой 400Гц.
Краткие технические характеристики:
• Номинальный ток максимальных расцепителей тока I для выключателей, А: 0,6-25
• Число полюсов: трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока
