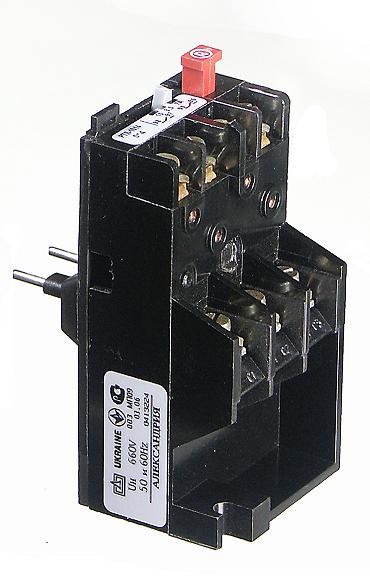

Изделие: РТЛ-1 на номинальный ток контактора, пускателя от 10 до 25А
Модель: РТЛ-1 на номинальный ток контакторов 10 до 25А
Для использования с модернизированными контакторами будут поставлятся реле электротепловые РТЛ, специально адаптированные под их конструкцию (РТЛ-1001Н, РТЛ-1002Н, РТЛ-1003Н, РТЛ-1004Н, РТЛ-1005Н, РТЛ-1006Н, РТЛ-1007Н, РТЛ-1008Н, РТЛ-1010Н, РТЛ-1012Н, РТЛ-1014Н; РТЛ-1014Н, РТЛ-1016Н, РТЛ-1021Н, РТЛ-1022Н.
Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00. Выпускаются электротепловые реле с диапазоном токов несрабатывания от 0,10 до 25,00 А.
Реле РТЛ могут устанавливаться как на контакторы и пускатели, так и отдельно от контакторов и пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, которые имеют степень защиты IP20 и могут устанавливаться на стандартную рейку. Номинальное напряжение, В – 660
Мощность потребляемая одним полюсом, Вт – до 3,0
Мощность электродвигателя при 220,380,440,500,660 кВт - 5,5; 11; 11; 15; 18,5.
Габаритные размеры, мм - 44х56х90.
Масса, кг - 0,125.
Более подробная таблица выбора РТЛ, типы и основные параметры:
| I ном., А для ПМЛ |
Тип |
Диапазон токовых уставок, А |
Мощность потребляемая одним полюсом на max токовой уставке, В |
Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60Гц |
||||
|
220 |
380 |
440 |
500 |
600 |
||||
| 10 | РТЛ 1001(М) |
0,10-0,17 |
2,15 |
- | - | - | - | - |
| РТЛ 1002(М) |
0,16-0,26 |
2,25 |
- | - | - | - | - | |
| РТЛ 1003(М) |
0,24-0,40 |
2,05 |
- | - | - | - | - | |
| РТЛ 1004(М) |
0,38-0,65 |
1,99 |
- | - | - | - | - | |
| РТЛ 1005(М) |
0,61-1,00 |
2,00 |
- | - | - |
0,37 |
0,37 |
|
| РТЛ 1006(М) |
0,95-1,60 |
2,00 |
- |
0,37 |
- |
0,75 |
0,75 |
|
| РТЛ 1007(М) |
1,50-2,60 |
1,80 |
0,37 |
0,75 |
0,75 |
1,10 |
1,10 |
|
| РТЛ 1008(М) |
2,40-4,00 |
1,87 |
0,75 |
1,50 |
1,50 |
2,00 |
1,50 |
|
| РТЛ 1010(М) |
3,80-6,00 |
1,84 |
1,10 |
2,20 |
2,20 |
3,00 |
3,00 |
|
| РТЛ 1012(М) |
5,50-8,00 |
1,68 |
1,80 |
3,00 |
3,00 |
4,00 |
5,50 |
|
| РТЛ 1014(М) |
7,00-10,00 |
1,75 |
2,20 |
4,00 |
3,70 |
5,50 |
7,50 |
|
| 16 | РТЛ 1016(М) |
9,50-14,00 |
3,00 |
3,00 |
5,50 |
5,50 |
7,50 |
10,00 |
| РТЛ 1021(М) |
13,00-19,00 |
3,00 |
4,00 |
7,50 |
7,50 |
10,00 |
15,00 |
|
| 25 |
РТЛ 1014(М) |
7,00-10,00 |
1,75 |
2,20 |
4,00 |
3,70 |
5,50 |
7,50 |
| РТЛ 1016(М) |
9,50-14,00 |
3,00 |
3,00 |
5,50 |
5,50 |
7,50 |
10,00 |
|
| РТЛ-1021(М) |
13,00-19,00 |
3,00 |
4,00 |
7,50 |
7,50 |
10,00 |
15,00 |
|
| РТЛ-1022(М) |
18,00-25,00 |
3,00 |
5,50 |
11,00 |
11,00 |
15,00 |
18,50 |
|
Примечание: Конструкция реле самостоятельную установку без клеммника пускателя и контактора не допускает.
Структура условного обозначения реле электротеплового:
РТЛ- Х1 ХХХ2 Х3 Х4 Х5 Х6 4 РТЛ- Условное обозначение серии.
Х1 - Цифра, обозначающая номинальный ток реле: 1-25А; 2-80А; 3-250А; 4-500А.
ХХХ2 - Цифры, обозначающие исполнение реле по диапазону регулирования тока несрабатывания по таблице выбора.
Х3 - Д- буква, обозначающая исполнение реле РТЛ-2061 и РТЛ-2063 для установки с контакторами ПМЛ-4160ДМ, ПМЛ-4560ДМ
Х4 - К -буква, обозначающая исполнение реле РТЛ-2053 и РТЛ-2055 со степенью защиты контактных зажимов IP20 по ГОСТ 14255 для установки с контакторами ПМЛ-3000Д.
Х5 - М - буква, обозначающая исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255. Отсутствие буквы означает исполнение реле со степенью защиты контактных зажимов IP00.
Х6 - Буква, характеризующая климатическое исполнение по ГОСТ 15150 (О*, О, ОМ)
4- Цифра, обозначающая категорию размещения по ГОСТ 15150.
