Генераторы сигналов ВЧ

Г4-128 генератор

Фото:

Назначение генератора Г4-128:

Генератор сигналов высокочастотный Г4-128 состоит из генератора Г4-129 и широкополосного усилителя ВЧ мощности. Комплект является источником ВЧ сигналов с повышенным уровнем выходной мощности, калиброванных по частоте, параметрам импульсной и частотной модуляции. Предназначен для настройки, регулировки и испытания различных радиотехнических устройств дециметрового диапазона.

Обеспечивает следующие режимы работ:

Немодулированные колебания (НК)
Внутреннюю и внешнюю частотную модуляцию синусоидальным сигналом (ЧМ)

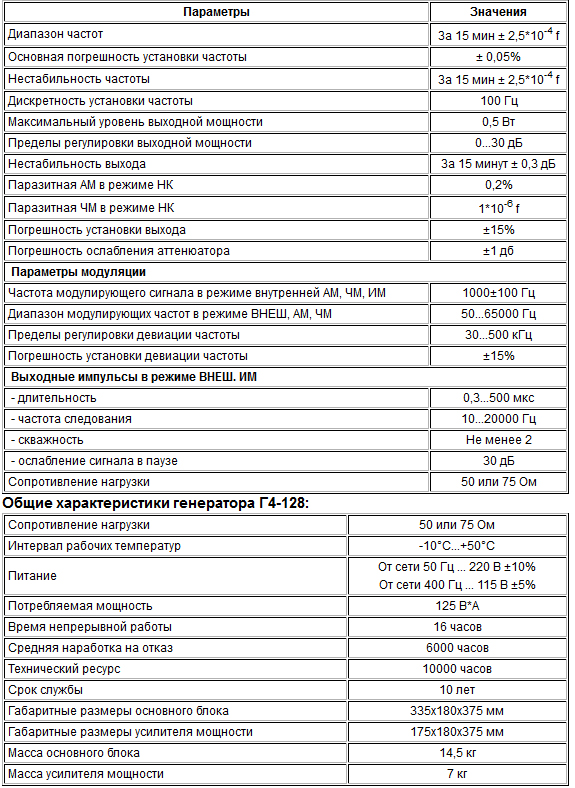

Характеристики(фото):

Г4-123 генератор

Фото:

Назначение генератора Г4-123:

Генератор Г4-123 предназначен для настройки, регулировкии испытаний различных радиотехническийх устройств сантиметрового диапазона волн. Генератор может применться в качестве источника некалиброванного по уровню высокочастотного сигнала для питания измерительных линий, напрвленных отвевитетелей, высококчатотных мостов, антенн, фильтров, входных цепей приемников и т.п. Генератор Г4-123 предназанчен для работы в лабораторных, заводских и полевых условиях.

Особенности генератора Г4-123:

Два идентичных выхода ВЧ-энергии

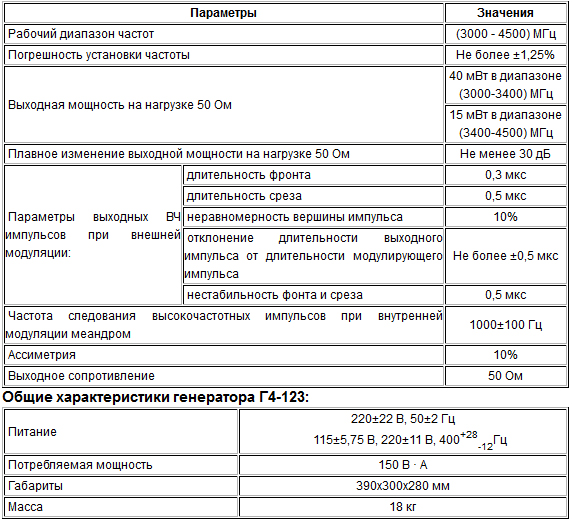

Характеристики(фото):

Г4-118 генератор

Фото:

Назначение генератора Г4-118:

Генератор Г4-118 - источник прецизионного сигнала с прецизионной формой волны.Сверхмалые гармонические искажения.

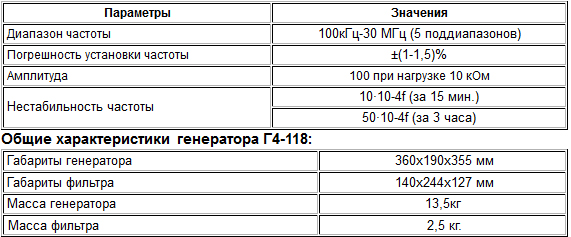

Характеристики(фото):

Г4-116 генератор

Фото:

Назначение генератора Г4-116:

Генератор Г4-116 - источник ВЧ сигнала, с калиброванными частотой и ам- плитудой. Используется для измерения электрических характеристик и параметров различных радиотехнических устройств (радиовещательных, связных, телевизионных и др.). Может служить источником немодулированного сигнала и использоваться в качестве гетеродина.

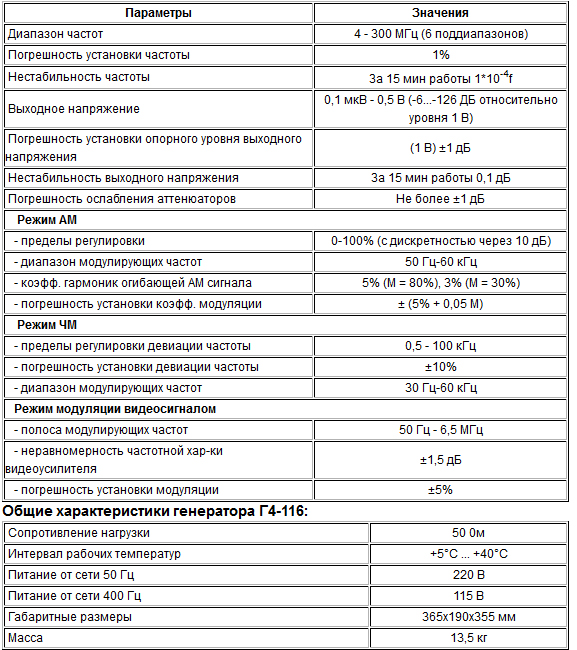

Характеристики(фото):

Г4-115 генератор

Фото:

Назначение генератора Г4-115:

Генератор Г4-115 используется в качестве источника СВЧ колебаний при настройке, регулировке и испытаниях радиотехнических устройств сантиметрового диапазона волн. Благодаря генераторным камерам специальной конструкции и волноводным переключателям весь диапазон частот волновода соответствующего сечения перекрывается прибором без сменных блоков, что значительно повышает удобство эксплуатации генераторов.

Особенности генератора Г4-115:

В приборах имеется световая индикация, облегчающая поиск и установку частоты.

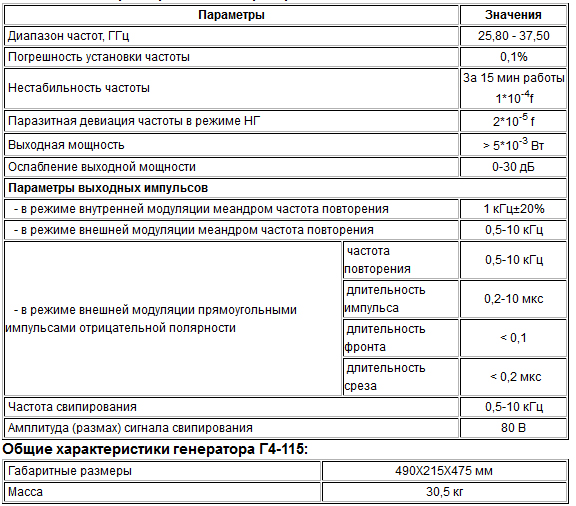

Характеристики(фото):

Г4-114 генератор

Фото:

Назначение генератора Г4-114:

Генератор Г4-114 используется в качестве источника СВЧ колебаний при настройке, регулировке и испытаниях радиотехнических устройств сантиметрового диапазона волн. Благодаря генераторным камерам специальной конструкции и волноводным переключателям весь диапазон частот волновода соответствующего сечения перекрывается прибором без сменных блоков, что значительно повышает удобство эксплуатации генераторов.

Особенности генератора Г4-114:

В приборах имеется световая индикация, облегчающая поиск и установку частоты.

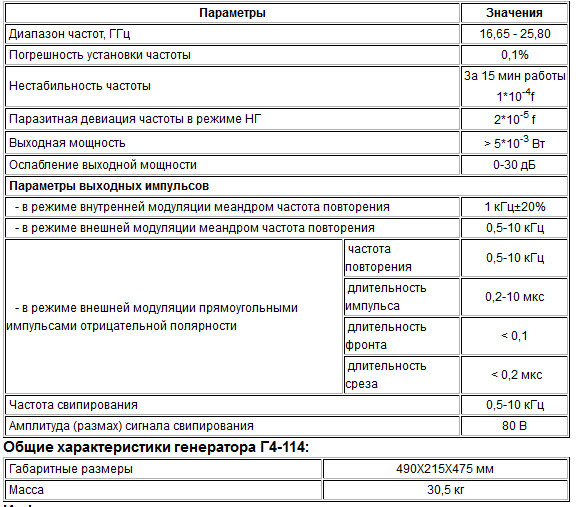

Характеристики(фото):

Г4-111, Г4-111А, Г4-111Б генератор

Фото:

Назначение генераторов Г4-111,Г4-111А,Г4-111Б:

Генераторы Г4-111, Г4-111А, Г4-111Б - источники СВЧ колебаний с некалиброванными по мощности выходами. Приборы обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, импедансов и др. Могут использоваться как имитаторы помехи или передатчики основного сигнала, а также для измерения параметров антенн и антенных трактов. Генераторы Г4-111, Г4-111А, Г4-111Б найдут применение при испытаниях полупроводниковых устройств типа смесительных и умножительных диодон, варакторов и т. д.

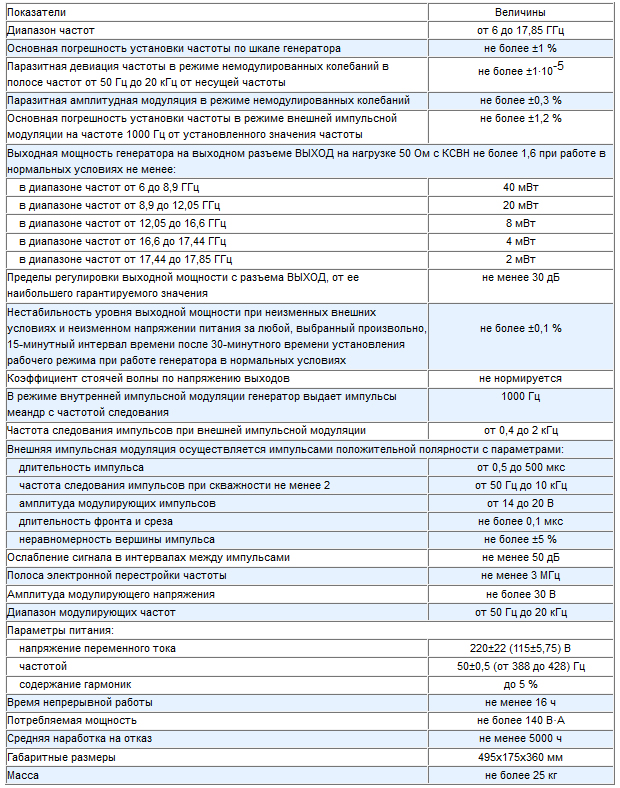

Характеристики(фото):

Г4-111 генератор сигналов

Фото:

Назначение генератора сигналов Г4-111:

Генератор сигналов высокочастотный Г4-111 предназначен для испытаний и регулировки различных радиоэлектронных устройств. Генератор сигналов высокочастотный Г4-111 является источником СВЧ колебаний с некалиброванным по мощности выходом. Генератор сигналов высокочастотный Г4-111 сертифицирован и внесен в Государственный реестр средств измерений РФ.

Схема генератора Г4-111 состоит из следующих основных блоков и узлов:

блока высокой частоты, включающего в себя два клистронных автогенератора и параметрический удвоитель частоты;

Характеристики(фото):

Г4-109 генератор

Фото:

Назначение генератора Г4-109:

Генератор Г4-109 является источником СВЧ колебаний, калиброванных по частоте, уровню выходной мощности и режимам модуляции. Прибор используются при проверке, регулировке и ремонте радиоэлектронной аппаратуры в промышленности и для научных исследований.

Характеристики(фото):

Г4-108 генератор

Фото:

Назначение генератора Г4-108:

Генератор Г4-108 является источником СВЧ колебаний, калиброванных по частоте, уровню выходной мощности и режимам модуляции. Прибор используются при проверке, регулировке и ремонте радиоэлектронной аппаратуры в промышленности и для научных исследований.

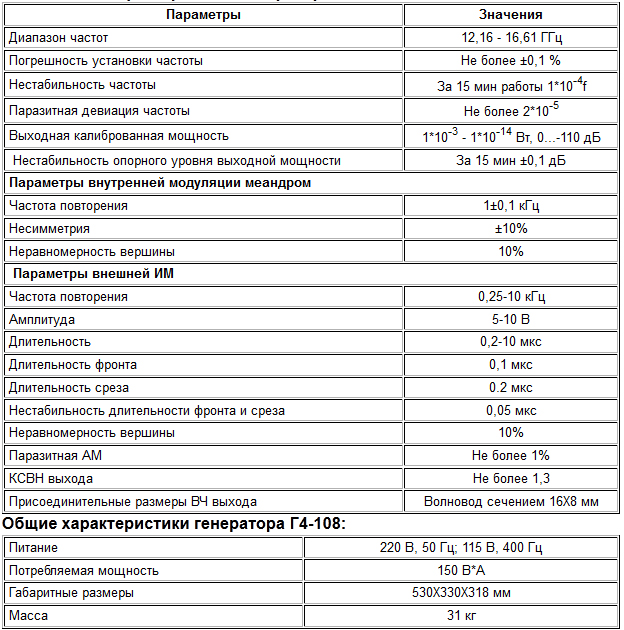

Характеристики(фото):
