Ящики клемные малогабаритные ЯКМ

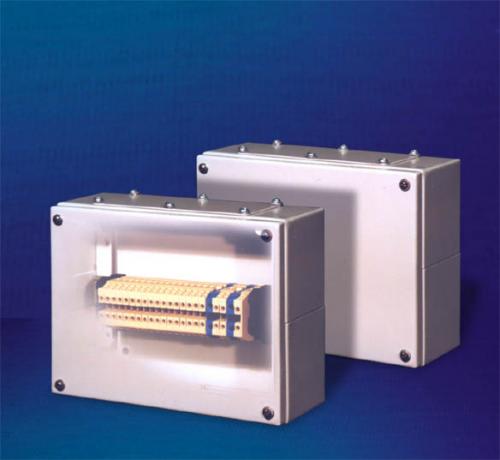

Фото:

Ящики клемные малогабаритные ЯКМ

Ящики клеммные серии ЯКМ предназначены для установки в них клеммных наборных зажимов на монтажную рейку TS35/7,5. Дополнительные монтажные элементы дают возможность использовать ящики в качестве оболочек кнопочных постов, операторских панелей, для сборки малогабаритных устройств управления и автоматики. Специальный профиль совместно с уплотнителем позволяют получить степень защиты до IP54.

Ящики предназначены для применения в машино-строительной и станкостроительной отрасли.

Ящики изготавливаются по техническим условиям ТУ У 31.2-25279859-003-2002.

Технические характеристики

Степень защиты оболочки согласно ГОСТ 14254-96:
- при снятой крышке IP00;
- при установленной крышке IP21, IP54;
Группа условий эксплуатации в части воздействия механических факторов внешней среды М2 по ГОСТ 17516.1-90.
Климатическое исполнение и категория размещения по ГОСТ 15543.1-89 У3.1.

Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22798-94. Требования пожарной безопасности соответствуют ГОСТ 12.1.004-85.

Комплектность поставки

В комплект поставки установки входят:

1. Корпус - 1 шт.;

2. Крышка - 1 шт.;

Другие монтажные элементы заказываются дополнительно.

Конструкция

Оболочка ЯКМ состоит из цельносварного корпуса бескаркасной конструкции и крышки, крепящейся к корпусу четырьмя винтами М4. Внутри корпуса предусмотрены уголки с метрической перфорацией для установки монтажных реек TS35/7.5, монтажной панели и/или другого оборудования. Крепления крышки позволяют установить дополнительно лицевую панель. В корпусе вварена шпилька заземления М6х12.

Вверху и внизу корпус имеет отверстия для ввода кабелей, закрываемые крышками люков (только для исполнения 2).

На крышке корпуса может быть установлен уплотнитель из пористой резины для обеспечения степени защиты IP54. На крышке также установлена скоба заземления для электрического соединения с корпусом.

Крышка корпуса может изготавливаться с обзорным окном для визуального наблюдения за сигналами светодиодных клемм.

Оболочка может крепиться как с помощью анкеров через отверстия в задней стенке, так и с помощью специальных крепежных кронштейнов.

Окраска оболочки: порошковое напыление (цвет RAL7035).


Габаритные и установочные размеры

H

L

B

Тип

H1

H2

H3

L1

L2

L3

L4

L5

B1

n

150

200

80

ЯКМ 152008

105

75

130

155

175

160

180

120

51

7

150

250

80

ЯКМ 152508

105

75

130

205

225

210

230

170

51

7

150

300

80

ЯКМ 153008

105

75

130

255

275

260

280

220

51

7

150

400

80

ЯКМ 154008

105

75

130

355

375

360

380

320

51

7

200

200

80

ЯКМ 202008

155

125

180

155

175

160

180

120

51

11

200

250

80

ЯКМ 202508

155

125

180

205

225

210

230

170

51

11

200

300

80

ЯКМ 203008

155

125

180

255

275

260

280

220

51

11

200

400

80

ЯКМ 204008

155

125

180

355

375

360

380

320

51

11

300

300

80

ЯКМ 303008

255

225

280

255

275

260

280

220

51

19

300

400

80

ЯКМ 304008

255

225

280

355

375

360

380

320

51

19

200

200

120

ЯКМ 202012

155

125

180

155

175

160

180

120

91

11

200

250

120

ЯКМ 202512

155

125

180

205

225

210

230

170

91

11

200

300

120

ЯКМ 203012

155

125

180

255

275

260

280

220

91

11

200

400

120

ЯКМ 204012

155

125

180

355

375

360

380

320

91

11

300

300

120

ЯКМ 303012

255

225

280

255

275

260

280

220

91

19

300

400

120

ЯКМ 304012

255

225

280

355

375

360

380

320

91

19

200

200

150

ЯКМ 202015

155

125

180

155

175

160

180

120

121

11

200

250

150

ЯКМ 202515

155

125

180

205

225

210

230

170

121

11

200

300

150

ЯКМ 203015

155

125

180

255

275

260

280

220

121

11

200

400

150

ЯКМ 204015

155

125

180

355

375

360

380

320

121

11

300

300

150

ЯКМ 303015

255

225

280

255

275

260

280

220

121

19

300

400

150

ЯКМ 304015

255

225

280

355

375

360

380

320

121

19
