Амперметр, вольтметр М381

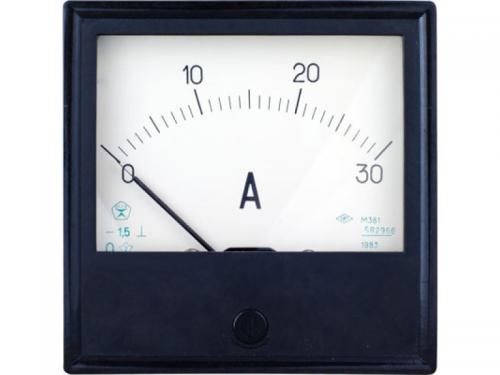

Фото:

Амперметр М381, вольтметр М381 - щитовой прибор магнитоэлектрической системы, предназначенный для измерения тока и напряжения в цепи постоянного тока.

    Класс точности - 1,5.

    Габаритные размеры - 120×120×60мм.

    Вибропрочный, ударопрочный, брызгозащищенный.

     Амперметры М381 и вольтметры М381 имеют измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом и подвижной частью на кернах.

     Технические характеристики М381

    Значения диапазонов измерений приборов М381 с нулевой отметкой, а также способ их включения приведены в Таблице 1.

    Таблица 1.

Название и тип прибора

Значения диапазонов измерений приборов с нулевой отметкой

Способ включения

в начале шкалы

в середине шкалы

Амперметр М381

0,5мА; 0,75мА; 1мА; 3мА; 5мА; 10мА; 15мА; 30мА; 50мА; 75мА; 100мА; 150мА; 300мА; 500 мА;

10мА/100мА; 10мА/200мА; 10мА/500мА;50мА/250мА;

1А; 2А; 3А; 5А; 10А; 20А; 30А

от 0,5мА-0мА-0,5мА до 150мА-0мА-150мА, 300мА-0мА-300мА, 500мА-0мА-500мА,

от 1А-0А-1А до 30А-0А-30А

Непосредственно

30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750A;

1кА; 1,5кА; 2кА; 3кА; 4кА; 5кА; 6кА; 7,5кA

от 30А-0А-30А до 750А-0А-750А,

от 1кА-0-1 до 7,5кА-0кА-7,5кА

С наружным шунтом 75 мВ и калиброванными проводами сопротивлением 0,035Ом

200А; 400А; 600A, 1кА; 2кА; 3кА; 4кА; 6кА; 8кА; 10кА; 15кА; 20кА; 30кA

от 200А-0А-200А до 600А-0А-600А,

от 1кА-0кА-1кА до 30кА-0кА-30кА

С наружным шунтом 150мВ и калиброванными проводами сопротивлением 0,035Ом с калиброванными проводами сопротивлением 0,035Ом

Вольтметр М381

75мВ; 150мВ

75мВ-0мВ-75мВ, 150мВ-0мВ-150мВ

3В; 7,5В; 15В; 30В; 50В; 75В; 150В; 250В; 300В; 400В; 500В; 600В; 750В

от 3В-0В-3В до 750В-0В-750В

Непосредственно

1кВ; 1,5кВ; 3кВ; 10кВ; 15кВ

от 1кВ-0кВ-1кВ до 3кВ-0кВ-3кВ

С наружным добавочным сопротивлением



    Амперметры М381 и вольтметры М381 допускают погрешность в измерениях, равную ±1,5% от конечного значения диапазона измерений - для приборов с нулевой отметкой слева и от суммы конечных значений диапазона измерений - для приборов с нулевой отметкой в середине шкалы.

    Условия эксплуатации М381

    Амперметр М381 и вольтметр М381 рассчитаны на использование при температуре от -40ºС до +60ºС. Относительная влажность воздуха должна составлять не более 95%(при +35ºС).

    Климатическое исполнение - обычное и тропическое.

    Категория размещения - 04.2 (М381 04.2, М381Т4.2).

    Приборы М381 выполнены в корпусе брызгозащитного исполнения.

     Размещение и монтаж М381

    Амперметры М381 и вольтметры М381 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.

    При монтаже М381 нужно придерживаться следующих правил:

    - монтаж приборов должен быть произведен тщательно, без перекосов;

    - крепление амперметров М381 и вольтметров М381 на панели должно быть жестким и не создавать дополнительных нагрузок;

    - амперметр М381 и вольтметр М381 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;

    - приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.

     Изготовитель гарантирует соответствие приборов требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Гарантийный срок хранения амперметра М381 и вольтметра М381 - 6 месяцев с момента изготовления. Гарантийный срок эксплуатации приборов - 4 года со дня ввода приборов в эксплуатацию.

    Амперметр М381 и вольтметр М381 соответствуют требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.

     Имеются в наличии модификации - М381.04, М381.1, М381.2.

     Описание на амперметр М381, вольтметр М381 создано ООО «ЗАПАДПРИБОР» и добавлено на сайт zapadpribor.com. Использовать данный материал можно только с письменного разрешения правообладателя. Указание ссылки на данную страницу zapadpribor.com/m381/ обязательно.
