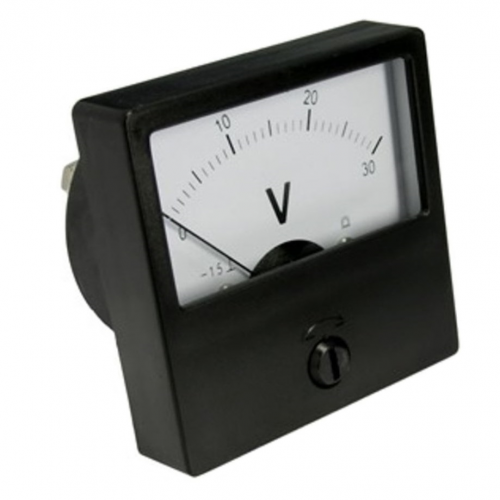

Амперметр М2001, вольтметр М2001 - щитовые приборы, предназначенные для измерений тока и напряжения в цепях постоянного тока.
Класс точности - 2,5.
Габариты - 60×60×69,5мм.
Вибропрочный, ударопрочный, брызгозащищенный.
Конструкционно амперметры М2001 и вольтметры М2001 являются приборами электромагнитной системы. Каждый прибор оформлен в корпусе из термореактивной пластмассы. По исполнению корпуса приборы относятся к пыле- и брызгозащищенным. Подвижная часть измерительного механизма имеет керновые опоры.
Технические характеристики М2001
Конечное значение шкалы, которое имеет амперметр М2001 и вольтметр М2001, а также способ включения приборов поданы в Таблице 1., Таблице 2. и Таблице 3.
Таблица 1.
|
Амперметры М2001 с односторонней шкалой |
|||
|
Конечное значение шкалы |
Внутренне сопротивление, не более |
Падение напряжения, не более |
Включение прибора |
|
1мА |
350Ом |
|
Непосредственное |
|
5мА |
25Ом |
|
|
|
10мА |
10Ом |
|
|
|
30мА |
3Ом |
|
|
|
50мА |
|
90В |
|
|
100мА |
|
90В |
|
|
150мА |
|
90В |
|
|
500мА |
|
90В |
|
|
1А |
|
90В |
|
|
3А |
|
90В |
|
|
5А |
|
90В |
|
|
10А |
|
90В |
|
|
20А |
|
|
С шунтом 75ШС-20А |
|
30А |
|
|
С шунтом 75ШС-30А |
|
50А |
|
75В |
С шунтом 75ШС-50А |
|
75А |
|
75В |
С шунтом 75ШС-70А |
|
100А |
|
75В |
С шунтом 75ШС-100А |
|
150А |
|
75В |
С шунтом 75ШС-150А |
|
200А |
|
75В |
С шунтом 75ШС-200А |
|
300А |
|
75В |
С шунтом 75ШС-300А |
|
500А |
|
75В |
С шунтом 75ШС-500А |
|
750А |
|
75В |
С шунтом 75ШС-750А |
|
1кА |
|
75В |
С шунтом 75ШС-1000А |
|
1,5кА |
|
75В |
С шунтом 75ШС-1500А |
|
4кА |
|
75В |
С шунтом 75ШС-4000А |
|
6кА |
|
75В |
С шунтом 75ШС-6000А |
|
7,5кА |
|
75В |
С шунтом 75ШС-7500А |
Таблица 2.
|
Амперметры М2001 с двусторонней шкалой |
|||
|
Конечное значение шкалы |
Внутренне сопротивление, не более |
Падение напряжения, не более |
Включение прибора |
|
1мА - 0 - 1мА |
350Ом |
|
Непосредственное |
|
5мА - 0 - 5мА |
25Ом |
|
|
|
10мА - 0 - 10мА |
10Ом |
|
|
|
30мА - 0 - 30мА |
3Ом |
|
|
|
50мА - 0 - 50мА |
|
90В |
|
|
100мА - 0 100мА |
|
90В |
|
|
150мА - 0 150мА |
|
90В |
|
|
500мА - 0 - 500мА |
|
90В |
|
|
1А - 0 - 1А |
|
90В |
|
|
3А - 0 - 3А |
|
90В |
|
|
5А - 0 - 5А |
|
90В |
|
|
10А - 0 - 10А |
|
90В |
|
|
20А - 0 - 20А |
|
|
С шунтом 75ШС-20А |
|
30А - 0 - 30А |
|
|
С шунтом 75ШС-30А |
|
50А - 0 - 50А |
|
75В |
С шунтом 75ШС-50А |
|
75А - 0 - 75А |
|
75В |
С шунтом 75ШС-70А |
|
100А - 0 - 100А |
|
75В |
С шунтом 75ШС-100А |
|
150А - 0 - 150А |
|
75В |
С шунтом 75ШС-150А |
|
200А - 0 - 200А |
|
75В |
С шунтом 75ШС-200А |
|
300А - 0 - 300А |
|
75В |
С шунтом 75ШС-300А |
|
500А - 0 - 500А |
|
75В |
С шунтом 75ШС-500А |
|
750А - 0 - 750А |
|
75В |
С шунтом 75ШС-750А |
|
1кА - 0 - 1кА |
|
75В |
С шунтом 75ШС-1000А |
|
1,5кА - 0 - 1,5кА |
|
75В |
С шунтом 75ШС-1500А |
|
4кА - 0 - 4кА |
|
75В |
С шунтом 75ШС-4000А |
|
6кА - 0 - 6кА |
|
75В |
С шунтом 75ШС-6000А |
|
7,5кА - 0 - 7,5кА |
|
75В |
С шунтом 75ШС-7500А |
Таблица 3.
|
Вольтметры М2001 с односторонней шкалой |
|||
|
Конечное значение шкалы |
Ток полного отклонения, не более |
Падение напряжения, не более |
Включение прибора |
|
1,5В |
1мА |
|
Непосредственное |
|
3В |
1мА |
|
|
|
7,5В |
1мА |
|
|
|
15В |
1мА |
|
|
|
30В |
1мА |
|
|
|
50В |
1мА |
|
|
|
75В |
1мА |
|
|
|
150В |
1мА |
|
|
|
250В |
1мА |
|
|
|
300В |
1мА |
|
|
|
450В |
1мА |
|
|
|
600В |
1мА |
|
С добавочным сопротивлением 0,6МОм/1мА |
|
1кВ |
1мА |
|
С добавочным сопротивлением 1МОм/1мА |
|
1,5кВ |
1мА |
|
С добавочным сопротивлением 1,5МОм/1мА |
|
3кВ |
1мА |
|
С добавочным сопротивлением 3МОм/1мА |
|
3В/30В |
1мА |
|
Непосредственное |
|
7,5В/300В |
1мА |
|
|
|
15В/300В |
1мА |
|
|
|
15В/500мА |
5мА |
75мВ |
С наружным индивидуальным шунтом типа Р105 и индивидуальным добавочным сопротивлением типа Р105 |
|
30В/50мА |
5мА |
75мВ |
С калиброванным стационарным шунтом 75ШС-50А и калиброванными проводами с индивидуальным добавочным сопротивлением типа Р105 |
|
50В/50А |
5мА |
75мВ |
С калиброванным стационарным шунтом 75ШС-50А и калиброванными проводами с индивидуальным добавочным сопротивлением типа Р105 |
|
1А/3кВ |
5мА |
75мВ |
С наружным индивидуальным шунтом типа Р105 со щитовым добавочным калиброванным сопротивлением ДС 0,6МОм, 5мА типа Р103 |
|
С двусторонней шкалой |
|||
|
1,5В - 0 - 1,5В |
1мА |
|
Непосредственное |
|
3В - 0 - 3В |
1мА |
|
|
|
7,5В - 0 - 7,5В |
1мА |
|
|
|
15В - 0 - 15В |
1мА |
|
|
|
30В - 0 - 30В |
1мА |
|
|
|
50В - 0 - 50В |
1мА |
|
|
|
75В - 0 - 75В |
1мА |
|
|
|
150В - 0 - 150В |
1мА |
|
|
|
250В - 0 - 250В |
1мА |
|
|
|
300В - 0 - 300В |
1мА |
|
|
|
450В - 0 - 450В |
1мА |
|
|
|
600В - 0 - 600В |
1мА |
|
С добавочным сопротивлением 0,6МОм/1мА |
|
1кВ - 0 - 1кВ |
1мА |
|
С добавочным сопротивлением 1МОм/1мА |
|
1,5кВ - 0 - 1,5кВ |
1мА |
|
С добавочным сопротивлением 1,5МОм/1мА |
|
3кВ - 0 - 3кВ |
1мА |
|
С добавочным сопротивлением 3МОм/1мА |
Амперметры М2001 и вольтметры М2001 допускают погрешность в измерениях, значение которой не превышает 2,5% от конечного значения.
Амперметр М2001 и вольтметр М2001 под влиянием различных факторов допускают следующие изменения показаний:
- при отклонении температуры окружающего воздуха от -50ᵒС до +60ᵒС - не более ±1,2% на каждые 10 градусов;
- под влиянием внешнего магнитного поля напряженностью 400А/м - не более ±1,5%;
- под влиянием расположенного вплотную с ним такого же прибора, а также при установке приборов на ферромагнитном щите — не более ±10%.
Условия эксплуатации М2001
Амперметр М2001 и вольтметр М2001 рассчитаны на использование при температуре от -40ºС до +60ºС. Относительная влажность воздуха должна составлять не более 95%(при +35ºС).
Размещение и монтаж М2001
Амперметры М2001 и вольтметры М2001 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.
При монтаже М2001 нужно придерживаться следующих правил:
- монтаж приборов должен быть произведен тщательно, без перекосов;
- крепление амперметров М2001 и вольтметров М2001 на панели должно быть жестким и не создавать дополнительных нагрузок;
- амперметр М2001 и вольтметр М2001 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;
- приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.
Изготовитель гарантирует соответствие приборов требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Амперметр М2001 и вольтметр М2001 соответствуют требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
