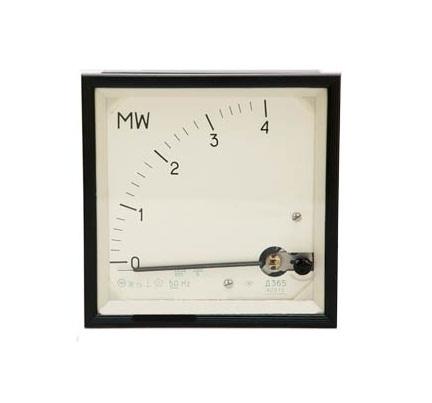

Фото:

Ваттметры Д365 - приборы, предназначенные для измерения активной и реактивной мощности в трёхфазных сетях переменного тока при равномерной и неравномерной нагрузке фаз.



    Класс точности - 1,5

    Диапазоны измерений:

    - ваттметров - 0,2кВт - 800кВт;  1МВт - 800МВт; 1ГВт - 50ГВт;

    Диапазон частот - 50Гц, 60Гц.



    Номинальный коэффициент мощности:

    - для ваттметров - cos j =1;

    Габариты - 120×120×95мм.



    Вибропрочный, ударопрочный, брызгозащищенный.



    Ваттметр Д365 состоит из индикатора магнитоэлектрической системы и электронного преобразователя мощности, размещенных в одном корпусе.



    Технические характеристики Д365



    Номинальное значение напряжение





    Приборы Д365 используются при температуре окружающего воздуха от -40°С до +50°С н относительной влажности до 95% (при 35°С).

    Минимальная вероятность безотказной работы Д365 за 500 часов испытаний не менее 0,9 при доверительной вероятности 0,8.



    Размещение и монтаж Д365



    Ваттметры Д365 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.



    При монтаже Д365 нужно придерживаться следующих правил:

    - монтаж приборов должен быть произведен тщательно, без перекосов;

    - крепление ваттметров Д365 на панели должно быть жестким и не создавать дополнительных нагрузок;

    - ваттметры Д365 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;

    - приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения
