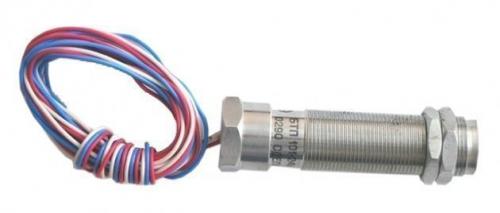

Фото:

Бесконтактные торцевые выключатели БТП предназначены для контроля положения механизма или отдельных его узлов, осуществляя при этом коммутацию цепей управления электромагнитными аппаратами или бесконтактными элементами.

Переключатели могут применяться в станках, автоматических линиях, кузнечно-прессовом оборудовании и других производственных и бытовых механизмах.

Срабатывание переключателей производится движениемпластины из конструкционной стали или контролируемой детали из ферромагнитного материала вдоль оси симметрии переключателя. В случае радиального движения управляющего элемента точностные параметры гарантируются на расстоянии меньшем или равном 0.75 максимального расстояния воздействия для каждого переключателя.

Бесконтактные торцевые переключатели серии БТП предназначены для коммутации цепей управления посредством реле или через согласующие блоки бесконтактных логических элементов. Переключатели изменяют коммутационное состояние (срабатывают) при приближении к чувствительному элементу управляющего элемента из конструкционной стали.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

БТП ХХХ-24-Х3:

БТП – бесконтактный торцевой переключатель;

Х – номер разработки (1, 2, 3,4);

Х – номер габарита (0, 1, 2)

Х – номер исполнения (1, 2, 3, 4);

24 – номинальное напряжение питания (24В);

Х3 – климатическое исполнение (У, Т) и категория размещения (3).

Технические характеристики

Переключатели БТП 104-24 и БТП 301-24 имеют индикацию срабатывания, выполненную на светодиоде. Все переключатели снабжены схемами защиты от неправильной полярности питающего напряжения и от перенапряжений при отключении индуктивной нагрузки; кроме того,переключатели БТП 103-24 и БТП 301-24 снабжены схемой защиты от перегрузок и коротких замыканий в цепи нагрузки. Элементы переключателей смонтированы на печатных платах и залиты эпоксидным компаундом. Переключатели не ремонтопригодны. При выходе из строя переключатель подлежит замене.

Схема подключения

Габаритные и установочные размеры

Размеры переключателей с переходной гайкой (с резьбой) для вывода проводов с помощью любых концевых соединений (прямых, угловых)%

• а — БТП 101-24, БТП 102-24 и БТП 211-24 (размеры указаны в скобках);
• б — БТП 301-24

Размеры выключателей со штуцером для вывода проводов:

• а — БТП 104-24 (с индикацией срабатывания) и БТП 103-24 (размеры указаны в скобках);
• б — БТП 212-24 (с индикацией срабатывания) и БТП 421-24 (размеры указаны в скобках);
