ВСГ 3 - УХЛ3

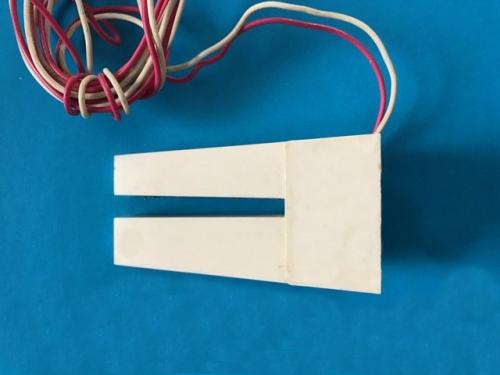

Фото:

Выключатель путевой, щелевого типа ВСГ-3УХЛ3 является коммутационным аппаратом, предназначенным для управления электрическими цепями постоянного и переменного тока. Принцип работы выключателя основан на воздействии ферромагнитного элемента, перемещающего в рабочей области изделия, на управляющий геркон. При нахождении элемента в определенной точке рабочей зоны происходит замыкание контактов выключателя. Выключатель имеет пластмассовый корпус, имеющий рабочую щель, внутри которой расположены постоянные магниты и исполнительный орган - геркон. Внутреннее пространство выключателя герметизировано композитным компаундом.

Обозначение выключателя:
ВСГ - выключатель герметизированный;
3 - тип контакта - размыкающий;
УХЛ - климатическое исполнение;
З - категория размещения по ГОСТ 15150-69.

Технические характеристики:
Коммутируемое постоянное и переменное напряжение - от 5*10-2 до 220 В;
Коммутируемый постоянный и переменный ток - от 1*10-6 до 1 А;
Скорость перемещения управляющего элемента от 3*10-4 до 4 м/с;
Максимальное количество включений в час - 6000;
Износостойкость - не менее 5*105 цикло ВО.
Диапазон рабочих температур от -20 до +40оС;
Масса изделия - не более 0,1 кг.
