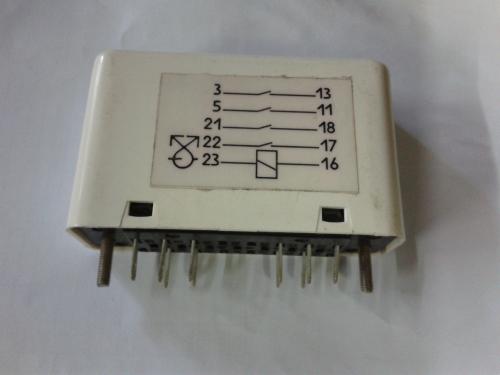

Фото:

Реле промежуточное герконовое РПГ-01-0212 применяется в схемах автоматики и управления с источниками питания на напряжения 12В и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.



Условия эксплуатации:

Климатическое исполнение У3. Возможна работа в условиях, нормированных для исполнения УХЛ4.

Положение в пространстве произвольное.

Степень защиты реле IP30, выводов – IP00.



Структура условного обозначения РПГ-Х1-ХХ-Х-Х-ХХ:

- РПГ - реле промежуточные на герконах;

- Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой);

- 1 - тип геркона (КЭМ-1, ОДО. 360.037 ТУ);

- ХХ - количество контактов реле (01; 02; 04; 06; 10);

- Х - количество обмоток в катушке (1; 2);

- Х - количество реле в одном кожухе (1; 2);

- ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.



Технические характеристики реле РПГ-01:

• Номинальные напряжения включающей катушки, В ....... 12, 24;

• Коммутируемая нагрузка ....... активная и малоиндуктивная;

• Максимальная коммутируемая мощность, Вт ....... 30;

• Диапазон отклонений напряжений питания, % ....... 85...110;

• Время срабатывания реле, мс ....... 2...6;

• Номинальный ток контактов, А ....... 2;

• Диапазон коммутируемых токов, А ....... 1х10-6;

• Номинальное напряжение контактов, В ....... 300;

• Диапазон коммутируемых напряжений, В ....... 0.05...300;

• Электрическая износостойкость, млн. циклов не менее ....... 100;

• Механическая износостойкость, млн. циклов, не менее ....... 100;

• Максимально допустимая частота включений в час ....... 90000;

• Тип применяемого геркона ....... КЭМ-1.
