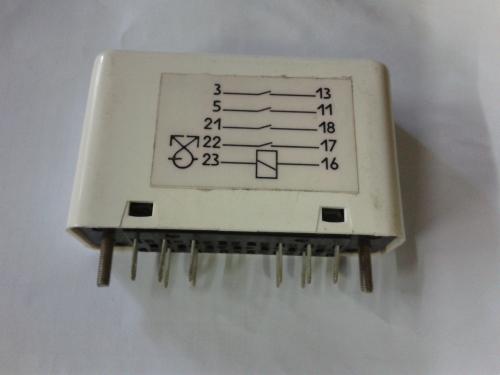

Фото:

Реле промежуточное герконовое для переднего присоединения внешних проводов под винт РПГ-10 3520 24В предназначено для работы в схемах автоматики и управления постоянного или выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц безприменения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.



Структура условного обозначения РПГ-10-35Х0-ХХ:

- РПГ - реле промежуточное герконовое;

- 10 - номер серии;

- 3 - способ подсоединения внешних проводов под винт;

- 5 - тип геркона, применяемого в реле (МКА-52202; ТУ 11-77 ОДО 360.025 ТУ);

- Х - число замыкающих контактов;

- 0 - число размыкающих контактов;

- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
