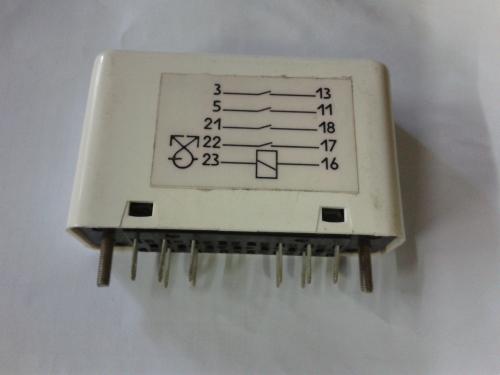

Фото:

Реле промежуточные герконовые РПГ-5 2101 предназначены для работы в схемах автоматики и управления, выполненных на печатных платах, и рассчитаны на номинальные напряжения 5, 12, 15 и 24В постоянного тока выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также с фильтром, обеспечивающим пульсацию не более 6%.

Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.



Структура условного обозначения РПГ-5Х-21ХХ-ХХ:

- РПГ - реле промежуточное герконовое;

- 5 - номер серии;

- Х - "-" разделительный знак или К - модификация реле с улучшенными параметрами и характеристиками;

- 2 - исполнение реле по виду крепления (печатный монтаж);

- 1 - тип геркона (КЭМ-1, ОДО.360.037 ТУ);

- Х - число замыкающих контактов (0; 1; 2);

- Х - число размыкающих контактов (0; 1);

- ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.



Технические характеристики реле РПГ-5:

• Номинальное напряжение питания катушки, В ...... 5; 12; 15; 24;

• Отклонение напряжения питания управляющей катушки, Uном ...... 0,8-1,1;

• Номинальный ток контактов, А ...... 2;

• Номинальные рабочие токи контактов, А ...... 1*10-6-2;

• Номинальное напряжение контактов, В ...... 300;

• Номинальные рабочие напряжения контактов, В ...... 0,05-300;

• Время замыкания (размыкания) контактов при срабатывании, мс, не более ...... 2;

• Время размыкания (замыкания) контактов при возврате, мс, не более ...... 1;

• Электрическая прочность изоляции в нормальных климатических условиях, В ...... 1500;

• Механическая износостойкость контактов, мин. циклов, не менее ...... 100.
