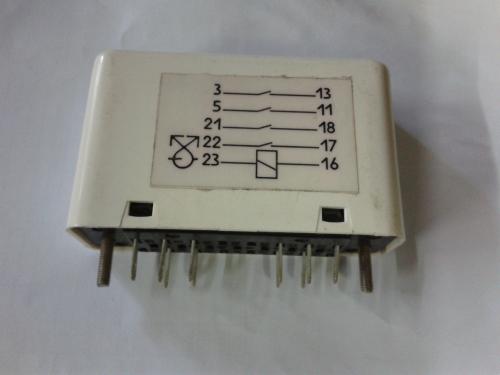

Фото:

Реле промежуточное герконовое РПГ-3 2302 применяется в схемах автоматики и управления с источниками питания на напряжения 12 и 24В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%.

Реле пригодны для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.



Структура условного обозначения  РПГ-3Х 23ХХ-ХХ:

- РПГ - реле промежуточное герконовое;

- 3 - номер серии;

- Х -"-" - разделительный знак или К - модификация реле с улучшенными параметрами и характеристиками;

- 2 - вид крепления и способ присоединения внешних проводов (печатный монтаж);

- 3 - тип геркона КЭМ-3 (ОДО 360.05 ТУ);

- ХХ - число переключающих контактов: 01 - один контакт; 02 -два контакта;

- ХХ - климатическое исполнение и категория размещения (У3; О4) по ГОСТ 15150-69.



Технические характеристики реле РПГ-3:

• Номинальное напряжение питания, В ........ 12 и 24;

• Отклонение напряжения питания управляющей катушки Uном ........ 0,85-1,1;

• Номинальный ток контактов реле, А ........ 1,25;

• Номинальные рабочие токи контактов, А ........ 5*10-6-1,25;

• Номинальное напряжение контактов реле, В ........ 127;

• Номинальные рабочие напряжения контактов, В ........ 5*10-2-127;

• Механическая износостойкость контактов, млн. циклов ВО, не менее ........ 1;

• Электрическая прочность изоляции в нормальных климатических условиях, В ........ 1000.
