Реле РПГ-9 15111 - 24В

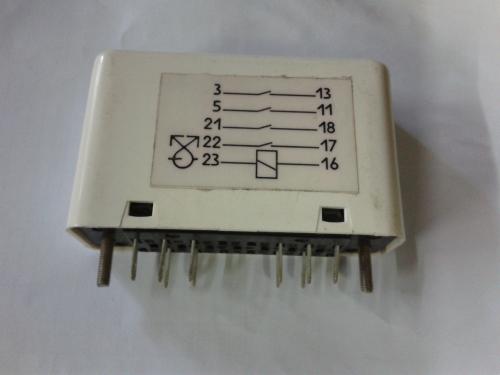

Фото:

Реле промежуточные герконовые РПГ-9 являются элементами печатных плат схем автоматики и управления. Рассчитаны для работы в цепях постоянного тока напряжением 5, 12, 15 и 24 В, а также выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, или с  фильтром, обеспечивающим пульсацию не более 6%.  реле РПГ9 являются также комплектующими деталями микропроцессорных систем управления.

схема подключения РПГ реле

Структура условного обозначения РПГ-9Х21ХХХХ:

  • РПГ — реле промежуточное герконовое;
  • 9 — номер серии;
  • Х «-» — разделительный знак или К — модификация с улучшенными параметрами и характеристиками;
  • 2 — исполнение реле по виду крепления (печатный монтаж);
  • 1 — тип геркона (КЭМ-1, ОДО.360.037 ТУ);
  • Х — число замыкающих контактов (0; 1; 2);
  • Х — число размыкающих контактов (0; 1);
  • ХХ — климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.
