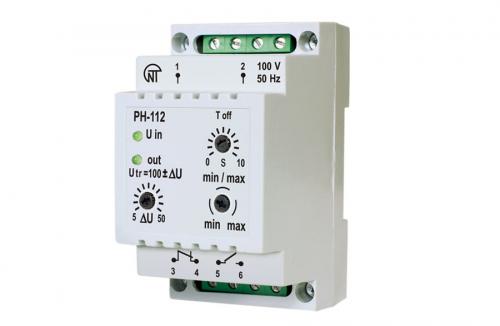

Универсальное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.
Реле напряжения обеспечивает три режима работы:
- режим реле минимального напряжения (срабатывание только по минимальному порогу);
- режим реле максимального напряжения (срабатывание только по макс. порогу),
- режим симметричных уставок (срабатывание по обоим порогам).
Светодиоды индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена / отключена).
На лицевую панель устройства выведены следующие органы управления:
- переключатель режима работы реле;
- регулировка порога срабатывания реле по напряжению ( в процентах от номинального напряжения);
- установка времени срабатывания реле при достижении пороговых значений по напряжению.
