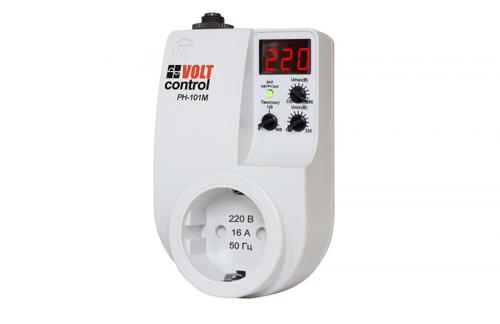

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.
Кроме того реле контроля напряжения:
- защищает нагрузку от высокочастотных и высоковольтных импульсных помех;
- отключение нагрузки при перегрузке по току (при токе выше 16 А);
- индицирует действующее значение напряжения в сети.
На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
- текущее действующее значение напряжения;
- точное значение устанавливаемого параметра;
- время оставшееся до момента повторного включения нагрузки;
- аварийное отключение нагрузки (мигание текущего значения напряжения).
Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- задержку времени включения нагрузки после восстановления параметров сети.
