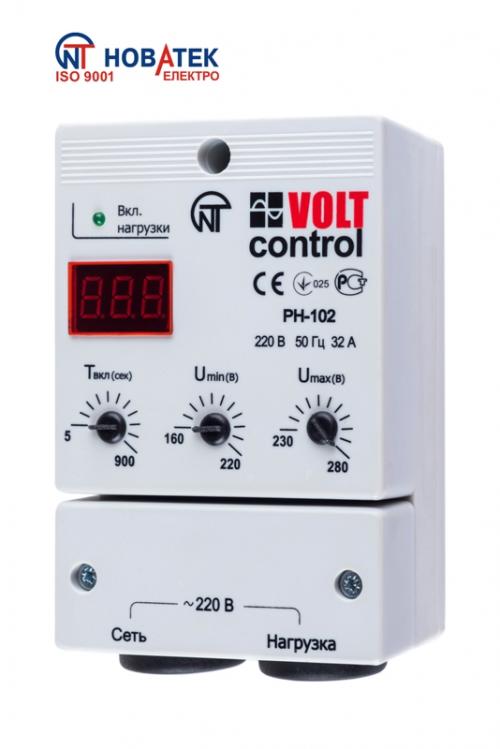

Фото:

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах:

• реле напряжения;

• реле минимального напряжения;

• реле максимального напряжения;

• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;

• точное значение устанавливаемого параметра;

• время автоматического повторного включения (АПВ);

• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;

• порог срабатывания по минимально допустимому значению напряжения;

• задержку времени включения нагрузки после восстановления параметров сети.

В состав РН-102 входит сетевой фильтр, защищающий подключаемую нагрузку от высоковольтных импульсных помех.
