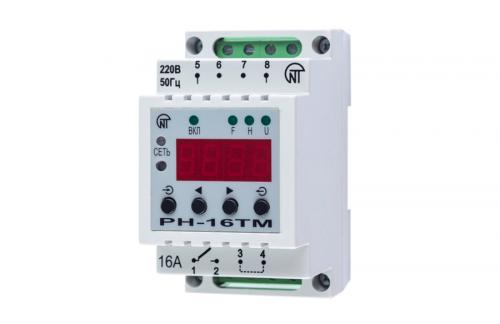

Фото:

Универсальное реле РН-16ТМ совмещает в себе функции:

• реле напряжения;

• фотореле;

• реле реального времени;

Максимальное количество программируемых событий в режиме таймер до 420.

Коммутирует нагрузку до 16 А непосредственно, свыше 16 А — контактами магнитного пускателя.

Таймер обеспечивает работу в двух независимых программируемых наборах команд, в пяти рабочих режимах и четырех временных режимах.

Имеет энергонезависимую память, что позволяет сохранять программируемые параметры в случае пропадания питания. С высокой эффективностью может быть использовано для систем ГВС, управления климатом, освещением, в агротехнике, а также в системах «умный дом».

Суточно-недельный таймер РН-16TM предназначен для:

• включения/отключения нагрузки согласно установленных пользователем времен включения/отключения;

• отключения нагрузки при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети;

• включения/отключения нагрузки согласно установленным пользователем уровням освещенности.

Реле обеспечивает работу в следующих режимах:

• недельный таймер;

• реле напряжения;

• фотореле;

• недельный таймер с контролем напряжения;

• фотореле с контролем напряжения.

Светодиоды на лицевой панели устройства индицируют:

• наличие напряжения в сети;

• состояние нагрузки (включена/отключена);

• режим работы реле.

Четырехразрядный семисегментный индикатор, в зависимости от выбранного режима, индицирует:

• текущее время;

• текущее значение напряжения в сети;

• уровень освещенности;

• поочередно текущее время и значение напряжения в сети;

• поочередно уровень освещенности и текущее значение напряжения в сети.

Фотодиод, контролирующий уровень освещенности, установлен на лицевой панели устройства.

Выходные контакты реле РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16А). При необходимости коммутировать большую мощность, необходимо использовать магнитный пускатель.

Меню устройства позволяет:

• выбрать режим работы;

• выбрать и изменить набор параметров;

• очистить текущий набор параметров;

• просмотреть список событий;

• создать список событий;

• установить текущее время;

• установить время включения и отключения нагрузки;

• установить день недели;

• установить порог минимально допустимого значения напряжения;

• установить порог максимально допустимого значения напряжения;

• установить время срабатывания отключения нагрузки по верхнему порогу напряжения;

• установить время срабатывания отключения нагрузки по нижнему порогу напряжения;

• установить время срабатывания отключения нагрузки после восстановления параметров сети;

• установить порог освещенности.

При пропадании сетевого напряжения встроенный аккумулятор обеспечивает хранение установленных параметров в течении одного месяца.
