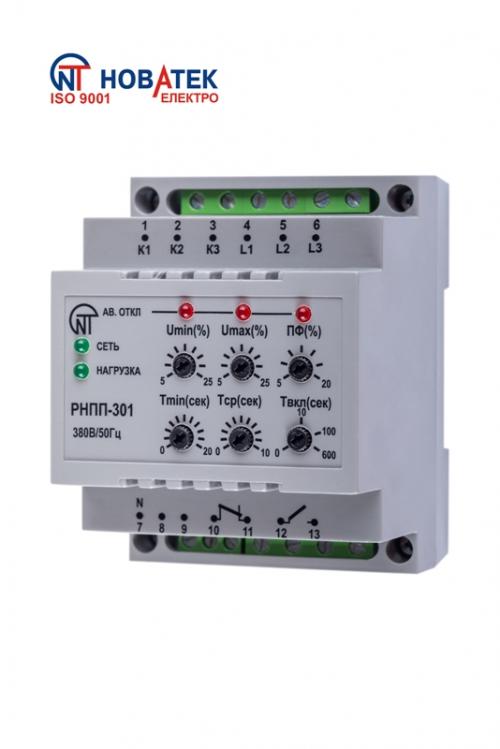

Фото:

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий

в электрической сети, таких как:

- выход действующего значения напряжения за пределы допустимых порогов;

- нарушение последовательности и слипание фаз;

- нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

Светодиоды на лицевой панели реле индицируют:

- наличие напряжения в сети;

- состояние нагрузки (включена или отключена);

- вид возникшей аварии.

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:

- порог срабатывания по максимально допустимому значению напряжения;

- порог срабатывания по минимально допустимому значению напряжения;

- порог допустимого значения перекоса фаз;

- время срабатывания реле при аварийном снижении напряжения;

- время срабатывания реле при прочих видах аварии сети;

- задержку времени включения нагрузки после восстановления параметров сети.

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).

В настоящее время выпускается три модификации данного устройства.
