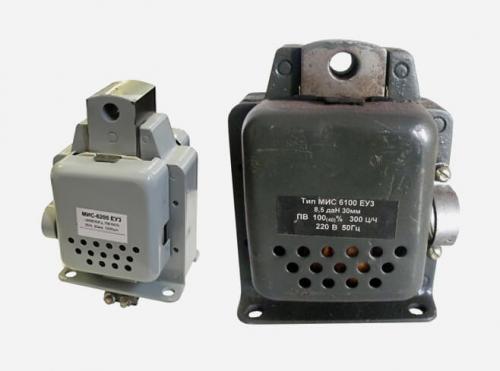

ОБЩИЕ СВЕДЕНИЯ
Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов. Электромагниты включаются в сеть однофазного переменного тока напряжением 110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Диапазон рабочих температурот-40 до +40°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение в пространстве вертикальное.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МИСХХХХХХЗ:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип электромагнита |
Режим работы, ПВ% |
Номинальное тяговое усилие, Н |
Допустимое число циклов в час |
Ход якоря, мм |
Исполнение |
|
|
По ограничению хода якоря, мм |
По степени защиты |
|||||
|
МИС1100Е |
100, 40 |
15 |
2400 |
15 |
- |
IP40 |
|
МИС1110Е |
10 |
21 |
600 |
|||
|
МИС1200Е |
100, 40 |
15 |
2400 |
10.5 |
||
|
МИС1210Е |
10 |
21 |
600 |
|||
|
МИС2100Е |
100, 40 |
1200 |
20 |
- |
||
|
МИС2110Е |
10 |
30 |
600 |
|||
|
МИС2200Е |
100, 40 |
21 |
1200 |
5, 10, 15 |
||
|
МИС2210Е |
10 |
30 |
600 |
|||
|
МИС3110Е |
100, 40 |
1200 |
- |
|||
|
МИС3100Е |
10 |
42 |
600 |
|||
|
МИС3200Е |
100, 40 |
30 |
1200 |
5, 10, 15 |
||
|
МИС3210Е |
10 |
42 |
600 |
|||
|
МИС4100Е |
100, 40 |
1200 |
25 |
- |
IP20 |
|
|
МИС4110Е |
10 |
60 |
600 |
|||
|
МИС4200Е |
100, 40 |
42 |
1200 |
5, 10, 15 |
||
|
МИС4210Е |
10 |
60 |
600 |
|||
|
МИС5100Е, МИС5100М |
100, 40 |
1200 |
- |
|||
|
МИС5110Е, МИС5110М |
10 |
85 |
600 |
|||
|
МИС5200Е, МИС5200М |
100, 40 |
60 |
1200 |
5, 10, 15 |
||
|
МИС5210Е, МИС5210М |
10 |
85 |
600 |
|||
|
МИС6100Е |
100, 40 |
300 |
30 |
- |
IP20 |
|
|
МИС6110Е |
10 |
120 |
||||
|
МИС6101Е |
100, 40 |
85 |
IP00 |
|||
|
МИС6111Е |
10 |
120 |
||||
|
МИС6200Е |
100, 40 |
85 |
5, 10, 15, 20, 25 |
IP20 |
||
|
МИС6210Е |
10 |
120 |
||||
|
МИС6201Е |
100, 40 |
85 |
IP00 |
|||
|
МИС6211Е |
10 |
120 |
||||
Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.85 до 1.05 номинального.
Допускается работа электромагнитов, предназначенных для продолжительного режима (ПВ=100%) в повторно-кратковременном режиме (ПВ=40%). Максимальная продолжительность цикла при работе в повторно-кратковременном режиме - 10 мин.
Тяговые усилия электромагнитов для режима работы с относительной продолжительностью включения ПВ=100 и 40% в зависимости от величины хода якоря при напряжении, равном 0.85 от номинального, в нагретом до установившейся температуры состоянии при верхнем значении температуры окружающей среды не менее указанных ниже.
|
Габарит электромагнита |
Тяговое усилие, Н, при ходе якоря, мм |
||||||
|
30 |
25 |
20 |
15 |
10 |
5 |
1 |
|
|
1 |
- |
- |
- |
15,0 |
18,0 |
25,0 |
36,0 |
|
2 |
- |
- |
21,0 |
22,0 |
26,0 |
35,0 |
51,0 |
|
3 |
- |
- |
30,0 |
33,5 |
39,5 |
49,0 |
70,5 |
|
4 |
- |
42,0 |
42,5 |
43,0 |
46,0 |
54,0 |
125,0 |
|
5 |
- |
60,0 |
62,0 |
66,0 |
68,0 |
93,0 |
129,0 |
|
6 |
85,0 |
96,5 |
99,0 |
103,0 |
107,0 |
147,0 |
198,0 |
Механическая износостойкость электромагнитов вертикальной установки с противодействующими усилиями при номинальном ходе якоря не менее 3 млн. циклов для МИС1100, МИС1200, МИС2100, МИС2200, МИС3100, МИС3200, МИС4100, МИС4200; 1.0 млн. циклов для МИС5100М, МИС5200М, МИС6100, МИС6200; 1.6 млн. циклов для МИС5100Е, МИС5200Е.
|
Габарит электромагнита |
Номинальное усилие, Н |
Ход якоря, мм |
Противодействующее усилие, Н |
|
|
начальное |
конечное |
|||
|
1 |
15,0 |
15 |
7 |
35 |
|
2 |
21,0 |
20 |
10 |
40 |
|
3 |
30,0 |
20 |
15 |
59 |
|
4 |
42,0 |
25 |
25 |
60 |
|
5 |
60,0 |
25 |
40 |
80 |
|
6 |
85,0 |
30 |
60 |
125 |
Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии
|
Габарит электромагнита |
Режим работы (ПВ), % |
Напряжение, В |
Ток, А |
Мощность, Вт |
||
|
пусковой |
рабочий |
пусковая |
рабочая |
|||
|
1 |
100, 40 |
110 |
1,6 |
0,25 |
260,0 |
12,0 |
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
10 |
110 |
- |
- |
- |
- |
|
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
2 |
100, 40 |
110 |
- |
- |
500 |
14 |
|
127 |
5,2 |
0,35 |
||||
|
220 |
2,9 |
0,25 |
||||
|
380 |
1,8 |
0,05 |
||||
|
10 |
110 |
- |
- |
770 |
26 |
|
|
127 |
8,2 |
1,1 |
||||
|
220 |
5,2 |
0,6 |
||||
|
380 |
2,9 |
0,35 |
||||
|
3 |
100, 40 |
110 |
- |
- |
720 |
25 |
|
127 |
7,6 |
0,65 |
||||
|
220 |
4,6 |
0,37 |
||||
|
380 |
2,5 |
0,3 |
||||
|
3 |
10 |
110 |
- |
- |
870 |
36 |
|
127 |
9.6 |
1.0 |
||||
|
220 |
4.6 |
0.38 |
||||
|
380 |
3.0 |
0.3 |
||||
|
4 |
100, 40 |
110 |
- |
- |
680 |
30 |
|
127 |
13.0 |
1.1 |
||||
|
220 |
7.5 |
0.6 |
||||
|
380 |
4.0 |
0.4 |
||||
|
10 |
110 |
- |
- |
900 |
65 |
|
|
127 |
17.0 |
1.5 |
||||
|
220 |
8.6 |
0.7 |
||||
|
380 |
5.2 |
0.4 |
||||
|
5 |
100, 40 |
110 |
- |
- |
850 |
60 |
|
127 |
16.6 |
1.4 |
||||
|
220 |
10.0 |
1.0 |
||||
|
380 |
6.0 |
0.6 |
||||
|
10 |
110 |
- |
- |
1200 |
10 |
|
|
127 |
21.0 |
2.0 |
||||
|
220 |
13.0 |
1.0 |
||||
|
380 |
7.9 |
0.7 |
||||
|
6 |
100, 40 |
110 |
- |
- |
1500 |
45 |
|
127 |
27 |
1.2 |
||||
|
220 |
15 |
0.7 |
||||
|
380 |
8.5 |
0.4 |
||||
|
10 |
110 |
- |
- |
- |
- |
|
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Основные узлы конструкции электромагнита: неподвижное ярмо 1, подвижный якорь 3, шихтованные из электротехнической стали, и катушка 2 для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.
|
Тип электромагнита |
Ход якоря, мм |
Размеры, мм |
Масса, кг |
||||||||||||||||||
|
A |
A1 |
B |
b |
b1 |
b2 |
b3 |
d |
d1 |
H |
h |
h1 |
h2 |
L |
I |
I1 |
I2 |
I3 |
r |
|||
|
МИС1100Е, МИС1110Е |
15 |
46 |
51 |
72 |
63 |
25 |
6 |
- |
5.5 |
4.1 |
60 |
5.0 |
50 |
1.5 |
71 |
61 |
14 |
- |
- |
- |
0.72 |
|
МИС2100Е МИС2110Е |
20 |
54 |
56 |
82 |
71 |
24 |
10 |
7.0 |
7.0 |
6.1 |
79 |
6.0 |
65 |
2.0 |
80 |
74 |
20 |
8 |
- |
3.5 |
1.2 |
|
МИС3100Е, МИС3110Е |
61 |
87 |
76 |
29 |
1.5 |
||||||||||||||||
|
МИС4100Е, МИС4110Е |
25 |
70 |
69 |
99 |
87 |
37 |
12 |
9.2 |
10 |
9.0 |
86 |
101 |
94 |
26.5 |
9 |
2.63 |
|||||
|
МИС1200Е, МИС1210Е |
15 10 5 |
46 |
51 |
72 |
16 |
63 |
25 |
- |
5.5 |
4.1 |
98 93 88 |
38 33 28 |
50 |
1.5 |
71 |
61 |
14 |
16 |
- |
0.75 |
|
|
МИС2200Е, МИС2210Е |
20 15 10 5 |
54 |
56 |
82 |
19 |
71 |
24 |
7.0 |
6.1 |
127 122 117 112 |
48 43 38 33 |
65 |
2.0 |
80 |
74 |
20 |
- |
3.5 |
1.25 |
||
|
МИС3200Е, МИС3210Е |
20 15 10 5 |
54 |
61 |
87 |
19 |
76 |
29 |
7.0 |
127 122 117 112 |
48 43 38 33 |
- |
8 |
1.8 |
||||||||
|
МИС4200Е МИС4210Е |
25 20 15 10 5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
144 139 134 129 124 |
48 35 30 25 20 |
- |
- |
- |
- |
- |
- |
- |
- |
2.83 |
|
МИС5200Е МИС5210Е МИС5200М МИС5210М |
25 20 15 10 5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
144 139 134 129 124 |
48 35 30 25 20 |
- |
- |
- |
- |
- |
- |
- |
- |
3.7 |
|
МИС6200Е МИС6210Е МИС6201Е МИС6211Е |
30 25 20 15 10 5 |
- |
- |
144 |
- |
- |
- |
- |
- |
- |
184 179 174 169 164 159 |
50 45 40 35 30 25 |
- |
- |
- |
- |
- |
- |
- |
- |
4,0 |
|
- |
88 |
3,7 |
|||||||||||||||||||
