Выключатель-разъединитель ВР32-35-В31250-250А-Л-УХЛ3-КЭАЗ

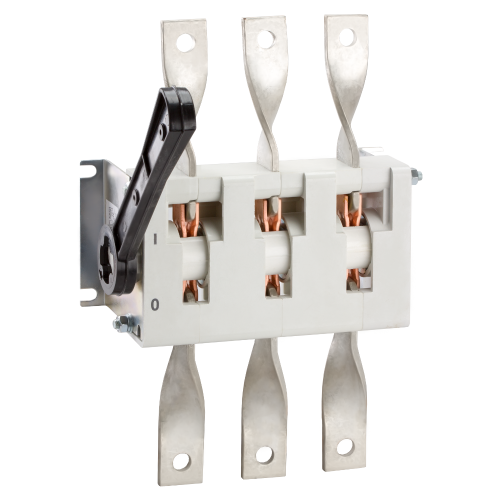

Фото:
Артикул 119292
Описание продукта
Выключатель-разъединитель 3 полюсный на номинальный ток 250 А, в котором установлена съемная рукоятка.
Основные характеристики
Классификация
  • Категория ETIM: Выключатель-разъединитель (EC000216) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
  • Тип изделия: Выключатель-разъединитель
Электротехнические характеристики
  • Количество полюсов: 3
  • Номинальный ток In (А): 250 Ток, при котором устройство работает в нормальных условиях.
  • Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
  • Род тока: AC/DC AC - переменный

    DC - постоянный

    AC/DC - переменный/постоянный
  • Номинальное рабочее напряжение переменного тока Ue (В): 660 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
  • Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 8Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
  • Номинальный условный ток короткого замыкания Iq (кА): 14 Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
  • Номинальное рабочее напряжение постоянного тока Ue (В): 440 Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
  • Число направлений коммутации: 1
  • Номинальное напряжение изоляции Ui (В): 660 Характеризует изоляционные свойства аппарата.
  • Условный тепловой ток на открытом воздухе Ith (A): 250 Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
  • Условный тепловой ток в оболочке Ithe (A): 200 Значение тока, который должен использоваться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке.
Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Макс. сечение присоединяемых проводов (кв.мм): 150
  • Способ установки: стационарный с креплением на панели
  • Расположение плоскости присоединения внешних проводников:перпендикулярно Параллельное или перпендикулярное.
  • Расположение рукоятки ручного привода: левое
Эксплуатационные характеристики
  • Климатическое исполнение и категория размещения: УХЛ3
  • Степень защиты (IP): IP00 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
  • Диапазон рабочих температур (˚С): от -60°С до +40°С
  • Гарантийный срок эксплуатации (лет): 3
Дополнительные особенности
  • Тип элемента управления: рычажковый (перекидной рычаг)
  • Дополнительное оборудование: дугогас. камеры Возможность использования дополнительного оборудования.
  • Подходит для монтажа в горизонтальной плоскости: да
  • Пригоден в качестве предохранительного выключателя: да
  • Вид рукоятки: боковая смещенная
  • Исполнение рукоятки: съемная
  • Подходит для фронтального монтажа: да
  • Моторный привод встроенный: нет
  • Моторный привод (дополнительно): нет
  • Пригоден в качестве устройства аварийной остановки: да
  • Пригоден в качестве сервисного выключателя: да
  • Компактная версия выключателя-разъединителя: нет
  • Подходит для установки в распределительный щит: да
  • Подходит для промежуточного монтажа: нет
  • Взаимоблокирующий (-ая): нет
