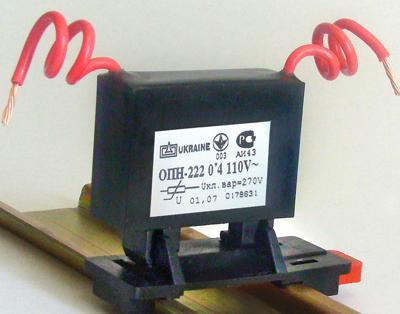

Фото:

Изделие: Фильтр подавления электромагнитных помех. (Ограничители перенапряжения ОПН для ПМЛ на токи до 250А.)

Ограничители перенапряжений ОПН. Ограничивают коммутационное перенапряжение на катушках аппарата до 2-х кратного амплитудного значения напряжения цепи управления для напряжений 110В,220В,380В и до 4-х кратного - для напряжений 24В,48В. Элементная база R-C, и варистор. Ограничители устанавливаются на пускатели и контакторы

со степенью защиты IP00,IP20.

Таблица выбора ограничителя перенапряжения

* с уменьшенными весогабаритными показателями; ** модернизированные ограничители перенапряжения

Первая цифра указывает исполнение ограничителя перенапряжений по элементной базе:
1 - R - C
2 - варистор
Вторая цифра в обозначении указывает исполнение перенапряжений по типу аппарата
2  Для реле РПЛ; контакторов ПМЛ - 1000, ПМЛ - 2000, ПМЛ - 3000ДМ
3  Для контакторов ПМЛ - 3000, ПМЛ - 4000, ПМЛ-4000ДМ, ПМЛ-5000ДМ

4 Для контакторов ПМЛ-5000, ПМЛ-6000 (в комплекте с переходником)

5 Для контакторов ПМЛ-7000 (в комплекте с переходником)

6 С установкой на стандартную рейку (в комплекте с переходником) для реле РПЛ; контакторов ПМЛ-1000, ПМЛ-2000, ПМЛ-3000ДМ

7 С установкой на стандартную рейку (в комплекте с переходником) для контакторов ПМЛ-3000, ПМЛ-4000, ПМЛ-4000ДМ, ПМЛ-5000ДМ
Третья цифра , указывает исполнение ограничителя по номинальному напряжению и роду тока цепи управления.
для элементной базы R-C:

0 - 24В ток переменный
1 - 48В ток переменный
2 - 110В ток переменный
3 - 220В ток переменный
4 - 380В ток переменный

Для элементной базы - ВАРИСТОР

2- 110В

3- 220В

4- 380В

Н - буква, обозначающая модернизированные ограничители перенапряжения.

Ограничители перенапряжений на морские суда не поставляются.
