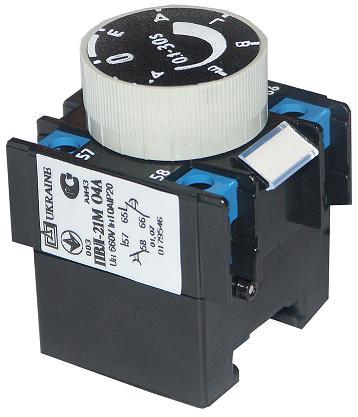

Фото:

Изделие: Дополнительные контакты с задержкой срабатывания (Приставки пневматические ПВЛ).

Модель: ПВЛ

Приставки выдержки времени для установки на контакторы, пускатели ПМЛ на токи 10, 16, 25, 40, 63, 80 и 100А, применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного и до 660В переменного тока частотой 50 и 60Гц. Пневмоприставка предназначена для создания выдержки времени при включении или отключении контактора, пускателя. Приставки механически соединяются с контакторами, пускателями и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между приставкой выдержки времени и контактором,пускателем. Пневматические приставки ПВЛ выпускаются со степенью защиты IP00 с 1р+1з доп.контактом. Для увеличения количества вспомогательных контактов цепи управления контактора, пускателя ( при установленной приставке ПВЛ) применяется приставка бокового крепления серии ПКБ.

Изготавливаются приставки следующих типов:

ПВЛ-11, 13;   ПМЛ-11М, 13М;

ПВЛ-12, 14;   ПВЛ-12М, 14М;

ПВЛ-21, 23;   ПВЛ-21М, 23М;

ПВЛ-22, 24;   ПВЛ-22М, 24М

Буква М - исполнение приставки со степенью защиты IP20

Отсутствие буквы означает приставку со степенью защиты IP00

Первая цифра в обозначении:

1 - выдержка времени при включении; 2 -выдержка времени при отключении.

Вторая цифра обозначает диапазон выдержки времени для ПВЛ-1:

1-от 0,1 до 30с.

2- от 10 до 180с.

3- от 0,1 до 15с.

4- от 10 до 100с.

Вторая цифра обозначает диапазон выдержки времени для ПВЛ-2:

1 - от 0,1 до 30с;

2 - от 10 до 180с;

3 - от 0,1 до 15с ;

4 - от 10 до 100с.

Габаритные размеры, мм – 44х47х57

Масса, кг – 0,08

Приставки ПВЛ (М) - на морские суда не поставляются.

Исполнение по коммутационной износостойкости в режиме нормальных коммутаций: А-3,0 млн.циклов.

Характеристики(фото):
