Назначение и технические данные

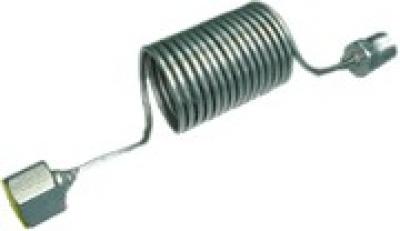

Рукав соединительный, модель 55004, применяется при измерении давления сред с температурой, выходящей за пределы рабочего диапазона температуры измерительного устройства. Для создания нормальных температурных условий соединение мембранного разделителя с измерительным прибором должно осуществляться либо через соединительный рукав, либо через подводящую трубку, которая устанавливается потребителем между точкой отбора давления и разделителем.

Преобразователи давления измерительные пневматические как правило соединяются с разделителем сред посредством рукава.

Допускается смещение при монтаже разделителя с соединительным рукавом по высоте, при этом следует учитывать погрешность установки измерительного устройства с верхним пределом измерения до 1МПа, определяемой гидравлическим давлением столба разделительной жидкости в соединительном рукаве.
Стандартный рукав соединительный, модель 55004, в развернутом состоянии имеет длину 2,5 метра.

Габаритные и присоединительные размеры соединительного рукава.

1. Присоединительная втулка
2. Присоединительная втулка
3. Штуцер
4. Капилярная трубка
5. Гайка
