Измерительные преобразователи разности давлений ДМ-3583М (дифманометры с выходом 0-10мГн) применяются в системах контроля, автоматизированного регулирования и управления технологическими процессами при измерении:
- разности вакуумметрических или избыточных давлений (как дифманометр-перепадомер);
- уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлениями (как дифманометр-уровнемер);
- расхода жидкости, газа или пара по разности их давлений на сужающих устройствах (как дифманометр-расходомер).
Преобразователь ДМ-3583М (дифманометр) предназначен для преобразования разности давлений (перепада) в выходной унифицированный сигнал взаимной индуктивности с линейной зависимостью (0-10мГн).
Преобразователи применяются с вторичными приборами, регуляторами, самописцами, сигнализаторами и другими устройствами автоматики, работающими от сигналов взаимной индуктивности (0-10 мГн, например, дифференциально-трансформаторными приборами серии КСД-1,2,3,4; ВМД-4882, КПД-1, КД-140 и другими).

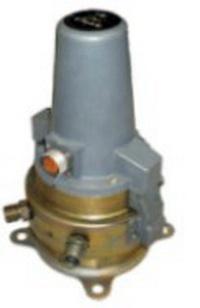

Дифманометр ДМ-3583М состоит из мембранного блока и дифференциально-трансформаторного преобразователя.
Принцип действия датчика давления ДМ-3583М основан на изменении деформации чувствительного элемента (мембранного блока) при действии на него разности давлений, приводящего к перемещению сердечника дифференциально-трансформаторного преобразователя, которое преобразуется в пропорциональное значение выходного сигнала взаимной индуктивности (0-10 мГн).
|
Наименование показателя |
Значение показателя |
|
1. Верхние пределы измерений разности давлений, кПа |
1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 кПа |
|
2. Диапазоны изменения выходных сигналов взаимной индуктивности, мГн (ранее в т.ч. выпускалась модификация дифманометра ДМ-3583ФМ, имевшая выход -10-0-10мГн). |
0-10 мГн |
|
4. Предельно допустимое рабочее избыточное давление, МПа |
16МПа |
|
5. Пределы допустимой приведенной основной погрешности преобразования, % при изменении разности давлений в пределах: 0-100% |
±1,0 (ранее выпускались ±1,5%) |
|
6. Диапазон рабочих температур, °С |
|
|
- исполнение У3 |
-30÷50 |
|
- исполнение Т3 |
-30÷55 |
|
7. Электрическое питание: |
|
|
- ток, мА |
125 |
|
- напряжение, В |
- |
|
- частота, Гц |
50±1 |
|
8. Потребляемая мощность, не более, ВА |
2 |
|
9. Габаритные размеры, мм |
180х192х302 |
|
10. Масса, кг не более |
12 |
