Датчик-реле ДН-2,5; ДН-6; ДН-40; ДТ-2,5; ДТ-40; ДД-0,25; ДД-1,6; ДПН-2,5; ДНТ-1;

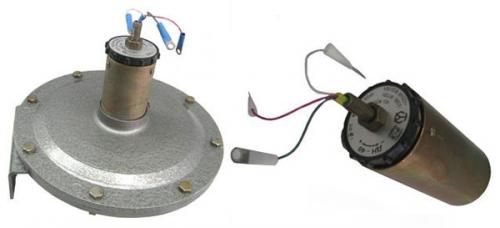

Фото:

Датчики-реле РУМД ТУ 25-02.160217-83 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления, а также разности давлений.

В зависимости от величины контролируемого давления датчики-реле подразделяются на:

- датчики-реле напора: ДН-2,5; ДН-6; ДН-40;

- датчики-реле тяги: ДТ-2,5; ДТ-40;

- датчики-реле давления: ДД-0,25; ДД-1,6;

- датчики-реле перепада напора: ДПН-2,5;

- датчики-реле напора и тяги: ДНТ-1.

Выпускаются датчики-реле РУМД как в общепромышленном исполнении, так и в исполнении для АЭС.

Технические характеристики малогабаритных датчиков-реле РУМД

Характеристики Значения
Контролируемая среда воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине
Температура окружающей среды, °С от -30 до +50
Относительная влажность при температуре +35 °С, % 95 ± 3
Частота вибрации, Гц (амплитуда, мм, не более) до 25 (0,1)
Величина зоны возврата, % от верхнего предела уставки, не более:
- кроме ДНТ-1 10
- для ДНТ-1 25
Коммутируемая мощность:
- переменного тока, В·А 300
- постоянного тока, Вт 70
Напряжение, В:
- переменного тока, до 250
- постоянного, В 30
Тип Пределы уставок Давление перегрузки Габаритные размеры, мм, не более Масса, кг, не более Аналог из серии ДЕ57, ДЭМ
D H
ДН-2,5 (0,04 - 2,5) кПа 10 кПа 235 180 1,9 ДЕ 57-2,5
(4 - 250) кгс/м² 1000 кгс/м²
ДН-6 (0,6 - 6) кПа 18 кПа 235 180 1,9 ДЕ 57-6
(60 - 600) кгс/м² 1800 кгс/м²
ДН-40 (0,4 - 40) кПа 80 кПа 55 160 0,6 ДЕ 57-6
(40 - 4000) кгс/м² 8000 кгс/м² ДЕ 57-40
ДТ-2,5 (0,04 - 2,5) кПа 10 кПа 235 180 1,9 ДЕ 57-2,5Т
(4 - 250) кгс/м² 1000 кгс/м²
ДТ-40 (0,4 - 40) кПа 80 кПа 55 160 0,6 ДЕ 57-6Т
(40 - 4000) кгс/м² 8000 кгс/м² ДЕ 57-40Т
ДД-0,25 (0 - 0,25) МПа 0,35 МПа 55 160 0,6 ДЕ 57-200
(0 - 2,5) кгс/см² 3,5 кгс/см²
ДД-1,6 (0,2 - 1,6) МПа 2 МПа 55 160 0,6 ДЕ 57-600
(2 - 16) кгс/см² 20 кгс/см² ДЕ 57-1600
ДПН-2,5 (0,1 - 2,5) кПа 10 кПа 235 165 1,9 ДЕ 57-2,5ПН
(10 - 250) кгс/м² 1000 кгс/м²
ДНТ-1 (0,1 - 0 – 1,0) кПа 10 кПа 235 180 1,9 ДЭМ-107
(10 - 0 - 100) кгс/м² 1000 кгс/м²

Монтаж датчиков реле РУМД

Датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз.

Присоединение датчиков-реле ДН-40, ДТ-40, ДД-0,25, ДД-1,6 производить с помощью штуцера М 12×1,5. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди.

Датчики-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5, ДНТ-1 для настенного монтажа крепятся посредством кронштейна двумя болтами М8.

Подвод контролируемой среды рекомендуется производить медной или стальной трубками Ø10×1.

Номер провода Цвет изоляции Допускаемая замена по цвету изоляции
1 черный фиолетовый, коричневый
2 красный розовый, желтый, оранжевый
3 белый синий, голубой, зеленый

Модификации РУМД

Артикул Обозначение Предназначен для регулирования Пределы настройки
Серия РУМД
1/0012325/00304 Датчик давления ДД-0,25 давления (0 - 0,25) кПа
1/0012325/00305 Датчик давления ДД-1,6 давления (0,2 - 1,6) кПа
1/0012325/003 Датчик напора ДН-2,5 напора (0,04 - 2,5) кПа
1/0012325/00301 Датчик напора ДН-40 напора (0,4 - 40) кПа
1/0012325/00321 Датчик напора ДН-6 напора (0,6 - 6) кПа
1/0012325/00324 Датчик напора и тяги ДНТ-1 напора и тяги (-0,1 - 1) кПа
1/0012325/00306 Датчик перепада напора ДПН-2,5 перепада напора (0,1 - 2,5) кПа
1/0012325/00302 Датчик тяги ДТ-2,5 тяги (0,04 - 2,5) кПа
1/0012325/00303 Датчик тяги ДТ-40 тяги (0,4 - 40) кПа
