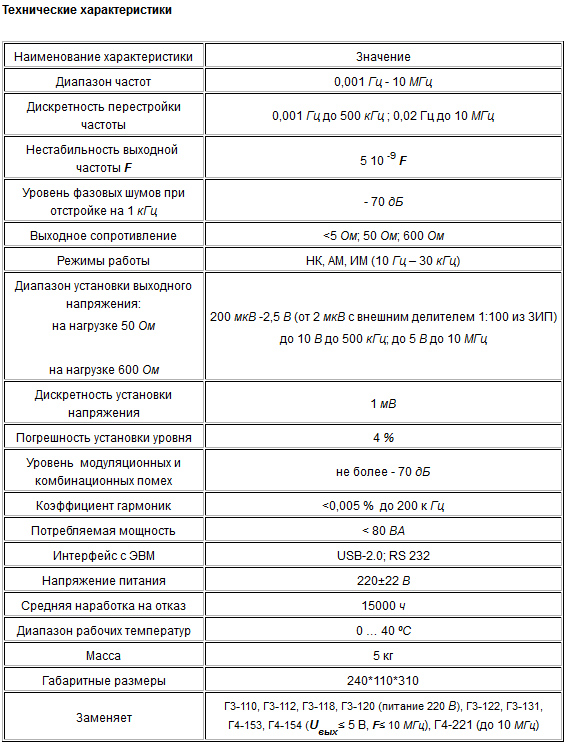

Описание Г3-136
Генератор сигналов Г3-136 предназачен для формирования гармонических сигналов прецизионной формы с высокой точностью и стабильностью по частоте в диапазоне частот от 0,001 Гц до 10 МГц в жестких условиях эксплуатации.
Режимы работы:
НК, АМ, ИМ, модуляция от внешнего источника.
В диапазоне частот до 200 кГц коэффициент гармоник не более 0,005 %.
Уровень фазовых шумов не более – 70 дБ от несущей.
Нестабильность частоты 5·10-9.
Имеет дополнительный выход сигнала прямоугольной формы с уровнем ТТЛ.

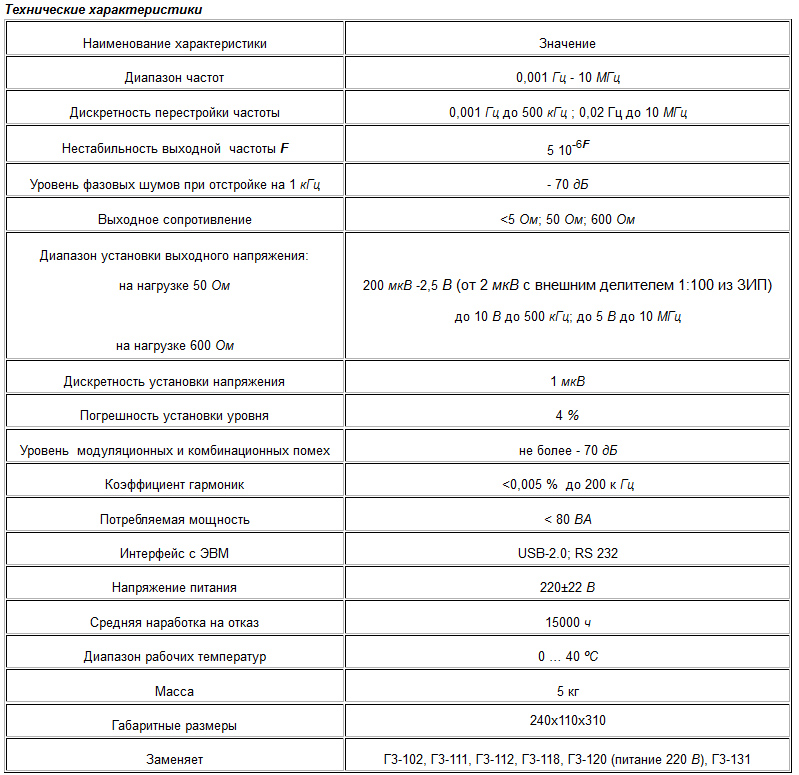

Описание Г3-135
Генератор сигналов низкочастотный Г3-135 предназачен для формирования гармонических сигналов прецизионной формы в диапазоне частот от 0,001 Гц до 10 МГц в жестких условиях эксплуатации. В диапазоне частот до 200 кГц коэффициент гармоник не более 0,005 %. Имеет дополнительный выход сигнала прямоугольной формы с уровнем ТТЛ.
Описание Г3-134М
НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ПРОФКИП Г3-134М:
Прибор ПРОФКИП Г3-134М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.
ОСНОВНЫЕ ОСОБЕННОСТИ ГЕНЕРАТОРА СИГНАЛОВ НЧ Г3-134М:
Различные формы сигнала: синусоида, меандр, треугольная форма и др.
Импульсная и частотная модуляция
Описание Г3-133М
НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НЧ ПРОФКИП Г3-133М
Генератор сигналов Г3-133М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов ТТЛ уровней в диапазоне частот от 0,06 Гц до 6 МГц.
Основные особенности генератора сигналов НЧ ПРОФКИП Г3-133М:
Синус, меандр, треугольник и др.
0.06Гц-6МГц
Описание Г3-132М
Г3-132М генератор сигналов НЧ СНГ
Диапазон частот: 5 Гц - 500 кГц (5 поддиапазонов).
Пределы допускаемой основной погрешности установки, %:
частоты: ±(3+30/f)%;
выходного напряжения:
±6 (20 Гц - 500 кГц),
±10 (5 - 20 Гц).
Коэффициент гармоник, %:
0,3 (20 - 200 Гц);
0,1 (200 Гц - 20 кГц);
0,5 (2О - 200 кГц);
1(200 - 500 кГц).
Нестабильность частоты:
±2*10-3 f до 200 кГц;
5*10-3 f до 500 кГц (за 15 мин);
2*10-2 f (за 3 ч).
Параметры сигнала прямоугольной формы:
амплитуда: 5 В (600 Ом),
скважность: 2,
длительность фронта и среза: 50 нс.
Описание Г3-131М
Г3-131М генератор сигналов
Формы выходных сигналов Синус, прямоугольник (ТТЛ уровень)
Диапазон частот 2 Гц - 2 МГц
Погрешность установки частоты ± 1%
Нестабильность частоты за 15 мин 0,1%; за 180 мин 0,5%
Амплитуда:
без нагрузки
нагрузка 600 Ом
≥ 10 В
≥ 5 В
Плавное ослабление ≥ 20 дБ
Сигнал синусоидальной формы
Коэффициент гармоник 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz
Сигнал прямоугольной формы (ТТЛ уровень)
Значение напряжения:
высокого уровня
низкого уровня
≥ 2,4 В (нагрузка 300 Ом, 100 пФ)
Описание Г3-131
Генератор сигналов низкочастотный Г3-131 обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.
Генератор низкочастотного синусоидального сигнала предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.
Основные данные Г3-131
Диапазон частот 2 Гц - 2 МГц
Формы выходных сигналов: cинусоидальной и прямоугольной (уровень ТТЛ) форм
Описание Г3-129
Г3-129 генератор сигналов низкочастотный
Генератор сигналов низкочастотный предназначен для генерирования синусоидального сигнала на шести фиксированных частотах. Применяется при разработке и эксплуатации аппаратуры звукового диапазона частот, в том числе бытовой высококачественной аппаратуры категории Hi-Fi и цифровой аппаратуры (проигрыватели компакт-дисков и т.д.). Имеет малый коэффициент гармоник.
Описание Г3-126
Г3-126 Генератор сигналов
10 Гц…10 МГц,
синус, прямоугольник,
Uвых - 10 В,
П1-308х120х300,
П2-120х120х300,
М1 - 6 кг,
М2...3 кг
аналог Г3-112
Описание Г3-125М
Г3-125М генератор сигналов низкой частоты
1 Гц…20 кГц,
Uвых - 5, 1 В,
П - 241х89х316,
М - 3,95 кг
