РП-21-003 110В

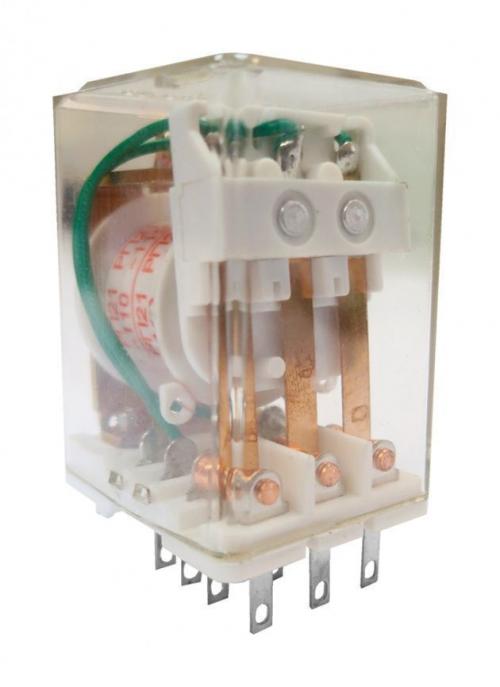

Фото:

Реле промежуточные электромагнитные серии РП-21 применяются в цепях управления электроприводами переменного тока напряжением до 380В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, являются комплектующими изделиями.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур от -40 до +55°С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации. Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g, в диапазоне частот 5…15Гц – до 3g.

Рабочее положение – вертикальное или горизонтальное. Степень защиты оболочки реле IP40, зажимов – IP00.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный ток контактов, А

5

Минимальный ток контактов, А

0.025

Количество переключающих контактов

3 или 4

Время срабатывания реле, мс, не более

30

Время возврата, мс, не более

30

Механическая износостойкость, млн. циклов

20







Потребляемая мощность, не более

на постоянном токе, Вт

реле с 3-мя контактами

2.0

реле с 4-мя контактами

2.5

на переменном токе, В.А

реле с 3-мя контактами

3.0

реле с 4-мя контактами

3.5



Степень защиты

механизма

IP 40

выводов

IP 00



Масса реле, кг, не более

реле с 3-мя контактами

0.07

реле с 4-мя контактами

0.08



Реле могут комплектоваться следующими типами розеток:

тип 1 – для крепления розетки к панели при помощи винтов с задним присоединением проводников пайкой;

тип 2 – для крепления розетки к панели при помощи защелки с передним присоединением проводников винтами;

тип 3 – для крепления розетки к панели при помощи винтов с передним присоединением проводников винтами.
