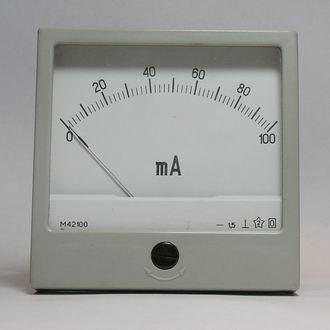

Амперметр М42100, вольтметр М42100 - приборы, предназначенные для измерения тока и напряжения в электрических цепях переменного тока.
Класс точности - 1,5.
Габаритные размеры - 80×80×50мм.
Вибропрочный, ударопрочный, брызгозащищенный.
Конструкционные особенности М42100
Амперметры М42100 и вольтметры М42100 выпускаются как приборы электромагнитной системы.
Амперметры М42100 и вольтметры М42100 электромагнитной системы позволяют измерять переменный ток и напряжение непосредственно в электрических цепях. Приборы М42100 электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнитомягкого материала.
По конструктивному исполнению амперметр М42100 и вольтметр М42100 электромагнитной системы имеют две разновидности измерительных механизмов:
- с плоской катушкой и с подвижным сердечником из магнитомягкого материала, втягивающимся в зазор плоской катушки при пропускании тока;
- с круглой катушкой и с двумя сердечниками внутри катушки: неподвижным и подвижным (одним или двумя), которые при пропускании измеряемого тока через катушку намагничиваются одноименно и отталкиваются друг от друга; тем самым стрелка, укрепленная на оси с подвижным сердечником, отклоняется.
Таблица 1.
|
Габаритные размеры |
|||
|
A |
B |
C |
D |
|
80мм |
36мм |
14мм |
69мм |
|
Габаритные размеры |
|||
|
D1 |
d |
E |
|
|
77,5мм |
3,4мм |
68мм |
|
Технические характеристики М42100
Способ подключения и конечные значения диапазона измерений для приборов типа М42100 поданы в Таблице 2.
Таблица 2.
|
Наименование и тип предмета |
Конечные значения диапазона измерений |
Способ включения |
|
Миллиамперметр М42100 |
1мА; 5мА; 10мА; 15мА; 20мА; 30мА; 50мА; 100мА; 150мА; 300мА; 500мА; 600мА; 3мА/30мА; 3мА/50мА; 5мА/50мА |
Непосредственно |
|
Миллиампервольтметр М42100 |
50мА/20В |
|
|
Амперметр М42100 |
1А; 2А; 3А; 5А; 10А; 15А |
|
|
15А; 20А; 30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750А; 1кА; 1,5кА; 2кА; 4кА; 6кА |
С наружным шунтом на 75мВ и калиброванными проводами сопротивлением 0,035Вт пара |
|
|
Вольтметр М42100 |
0,075В; 2В; 3В; 7,5В; 10В; 15В; 20В; 30В; 50В; 75В; 100В; 150В; 250В; 300В; 500В; 600В |
Непосредственно |
|
150В/1500В; 15В/150В/1500В; 1000В; 1500В; 3000В |
С отдельным калиброванным добавочным сопротивлением Р4201 с номинальным током 5мА |
Приборы М42100 предназначены для работы в вертикальном и горизонтальном положениях. Время успокоения подвижной части не более 3 секунд.
Амперметры М42100 и вольтметры М42100 рассчитаны на использование в следующих условиях:
- температура воздуха окружающей среды - от -50°С до +60°С%;
- относительная влажность 95% при температуре +35°С.
Климатическое исполнение - обычное и тропическое.
Категория размещения - 3 (М42100Т3).
Амперметр М42100 и вольтметр М42100 выдерживают:
- вибрации ускорением 5м/с2 - 30м/с2, частотой 10Гц - 70Гц;
- удары ускорением 70м/с2, частотой ударов 10уд/мин - 50уд/мин.
Амперметр М42100 и вольтметр М42100 под влиянием внешнего магнитного поля напряженностью 400А/м допускают изменение показаний - ±1%.
Наработка на отказ не менее 67500 часов. Амперметры М42100 и вольтметры М42100 рассчитаны на безотказную работу в течении 6 лет.
