Амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 предназначены для измерения постоянного тока и напряжения в различных отраслях промышленного производства.
Габариты - не более 60х60х48мм.
Класс точности - 1,5 и 2,5.
Технические характеристики приборов амперметры М1001, вольтметры М1001, микроамперметры М1001, миллиамперметры М1001, милливольтметры М1001, ампервольтметры М1001:
По принципу действия приборы относятся к магнитоэлектрическим, работа которых основана на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки прибора.

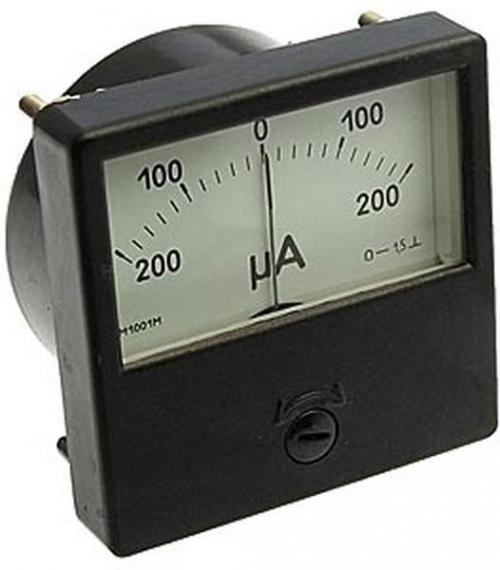

Приборы представляют собой щитовые малогабаритные амперметры, миллиамперметры, микроамперметры и вольтметры.
Измерительный механизм выполнен с внутрирамочным магнитом и креплением подвижной части на кернах или на растяжках, со стрелочным указателем.
Шкала приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 - односторонняя, двухсторонняя, симметричная, равномерная, с рабочей частью, охватывающей всю длину шкалы.
Приборы снабжены корректором для установления стрелки на отметку механического нуля.
Приборы амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001конструктивно оформлены в пластмассовых корпусах с квадратным фланцем и цилиндрической частью для утопленного монтажа. Корпуса приборов защищены от повреждений и загрязнений.
Класс точности приборов - 1,5 и 2,5.
Конечные значения односторонней и двухсторонней шкалы приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001:
- однопредельных микроамперметров - 50мкА; 100мкА; 200мкА; 300мкА; 500мкА; 1000мкА;
- однопредельных миллиамперметров - 1мА; 5мА; 10мА; 15мА; 30мА; 50мА; 100мА; 150мА; 300мА; 500мА; 600мА;
- двухпредельных миллиамперметров - 3/30мА; 3/50мА; 5/50мА;
- однопредельных амперметров - 1А; 2А; 3А; 5А; 10А; 20А; 30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750А; 1000А; 2000А; 4000А; 6000А; 7500А;
- однопредельных милливольтметров - 25мВ; 50мВ; 75мВ; 150мВ; 300мВ; 500мВ; 750мВ; 1000мВ;
- однопредельных вольтметров - 1,5В; 2В; 3В; 7,5В; 10В; 15В; 30В; 50В; 75В; 100В; 150В; 250В; 300В; 450В; 500В; 600В; 1000В; 1500В; 3000В;
- двухпредельных вольтметров - 3/30В; 30/300В; 7,5/300В; 10/100В; 15/150В; 15/300В; 0,3/15В;
- ампервольтметров - 1/3000А/В; 30/50В/А; 15/500В/мА; 50/50В/А.
Предел допустимой основной погрешности приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 не более ±1,5% для класса точности 1,5 и ±2,5% для класса точности 2,5.
Предел допустимой вариации не более 1,5% для класса точности 1,5 и 2,5% для класса точности 2,5.
Остаточное отклонение указателя от нулевой отметки не более 0,66мм для класса точности 1,5мм и 1,1мм для класса точности 2,5.
Предел допустимой дополнительной погрешности приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 от влияния внешнего магнитного поля с индукцией 0,5мТл не более ±1,5% для класса точности 1,5 и 2,5.
Предел допустимой дополнительной погрешности от влияния ферромагнитного щита толщиной 2мм±0,5мм ±0,75% для класса точности 1,5 и ±1,25% для класса точности 2,5.
Предел допустимой дополнительной погрешности от влияния наклона на 45° от рабочего положения в любом направлении ±1,5% для класса точности 1,5 и ±2,5% для класса точности 2,5.
Предел допустимой дополнительной погрешности от изменения температуры от нормальной до любой в пределах рабочих температур на каждые 10°С ±0,75% для класса точности 1,5 и ±1,25% для класса точности 2,5.
Предел допустимой дополнительной погрешности, вызванной воздействием повышенной влажности в рабочих условиях применения, ±1,5% для класса точности 1,5 и ±2,5% для класса точности 2,5.
Время установления показаний приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 не превышает 3с.
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями прибора должна выдерживать в течение 1 минута действие испытательного напряжения переменного тока частотой 50Гц, действующее значение которого должно быть:
- 2кВ при температуре окружающего воздуха 20ºС±5°С и относительной влажности 30%...80%;
-1,2кВ при температуре окружающего воздуха 35°С и относительной влажности 95%.
Сопротивление изоляции приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 между корпусом и изолированными по постоянному току электрическими цепями прибора при рабочем напряжении до 500В:
- 40 Ом при температуре 20ºС±5°С и относительной влажности 30%...80%;
- 5 Ом при температуре 60° С и относительной влажности до 80%;
- 2 Ом при температуре 20ºС±5°С и относительной влажности 95%.
Габаритные размеры не более 60х60х48мм.
Масса приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М1001 - не более 0,12кг.
Приборы относятся к невосстанавливаемым изделиям.
Средняя наработка на отказ 65 000 ч. Средний срок службы 10 лет.
Условия эксплуатации приборов амперметр М1001, вольтметр М1001, микроамперметр М1001, миллиамперметр М1001, милливольтметр М1001, ампервольтметр М10
