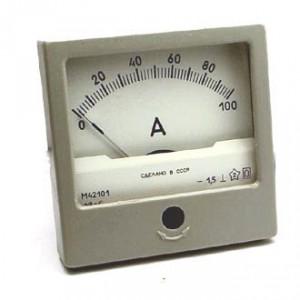

Амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101 предназначен для измерений тока и напряжения в цепях постоянного тока.
Габариты - 60х60х50мм.
Класс точности - 1,5; 2,5.
Вибропрочные, тряскопрочные.
Технические характеристики приборов амперметры М42101, вольтметры М42101, миллиамперметры М42101, килоамперметры М42101, киловольтметры М42101, ампервольтметры М42101:
По условиям механических воздействий приборы относятся к вибро- и тряскопрочным.
Приборы амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101 тропического исполнения используются при температуре от -10ºС до +45оС и относительной влажности 98% (при 35оС).
Климатическое исполнение - обычное и тропическое.
Категория размещения - 3 (М42101Т3).
Параметры прибора амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101 приведены в табл. 1.
Конечные значения диапазона измерений:
- миллиамперметра - 1,5мА, 10мА, 15мА, 30мА, 50мА, 100мА, 150мА, 300мА, 500мА, 600мА, 3/30мА, 3/50мА, 5/50мА;
- амперметра - 1А, 2А, 3А, 5А, 10А, 20А, 30А, 50А, 75А, 100А, 200А, 300А, 500А, 750А, 1000А, 1500А, 2000А, 4000А, 6000А, 200-0-750А;
- вольтметра - 0,075В; 2,3В; 7,5В; 10В, 15В, 30В, 50В, 75В, 100В, 150В, 250В, 300В, 450В, 500В, 600В, 1000В, 1500В, 3000В; 0,3/15В; 3/30В; 4/100В; 3/300В; 7,5/300В; 8/300В; 10/100В; 20/40В; 15/150В; 30/300В; 15/150/1500В;
- ампервольтметра - 15В/500мА, 30В/50А, 50В/50А, 1А/3000В.
Taблица 1 Параметры прибора амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101
|
Тип прибора |
Класс точности |
Основная погрешность, |
Вариация, % |
Невозвращение стрелки к нулевой отметке, мм |
Допустимое изменение показаний на каждые 10К, % |
|
М42101 |
1,5 |
±1,5 |
2,25% |
0,69мм |
±0,8% |
Прибор амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101предназначен для работы в вертикальном и горизонтальном положениях.
Время успокоения подвижной части - не более 3с.
Изменение показаний прибора амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101 под влиянием внешнего магнитного поля напряженностью 400А/м не превышает ±1% для класса точности 1,5 и ±2,5% для класса точности 2,5.
Габаритные размеры - 60x60x50мм.
Масса прибора амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101 - 0,15кг.
Наработка на отказ - не менее 67500 часов.
Средний срок службы прибора амперметр М42101, вольтметр М42101, миллиамперметр М42101, килоамперметр М42101, киловольтметр М42101, ампервольтметр М42101 - не менее 6 лет.
