Реле РПГ-8 2510 - 15В

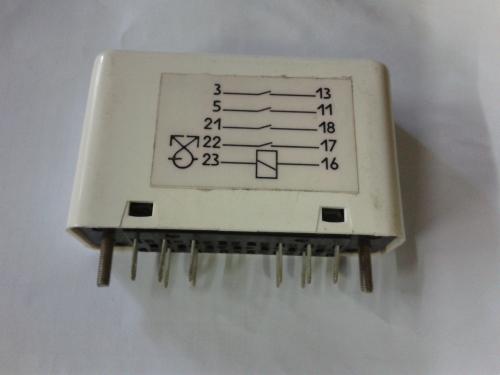

Фото:

Реле промежуточные герконовые серии РПГ-8 предназначены для работы в схемах автоматики и управления. Реле предназначены для установки на печатных платах. РПГ-8 рассчитаны на номинальные напряжения 5, 12, 15, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%. Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.

Расшифровка РПГ-8. Структура условного обозначения, маркировка.

РПГ-8Х2Х-Х-Х-ХХ

РПГ - реле промежуточное герконовое;

8 - номер серии реле;
Х - разделительный знак или А (модификация реле РПГ-8А2510 У3 с ограниченными условиями эксплуатации для поставок заводу НИИ АП);
2 - вид крепления и способ присоединения внешних проводов (печатный монтаж);
Х - тип геркона (5 - МКА-52202; 6 - МКС-52201);
Х - число замыкающих контактов (0; 1; 2; 3);
Х - число переключающих контактов (0; 1; 2);
ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.

РПГ-8 представляет собой устройство, основными элементами которого являются катушка и расположенные в ней герконы. Выводы герконов и катушки припаяны к наконечникам.

Габаритные и установочные размеры реле РПГ-8

Расстояние между наконечниками кратно шагу, равному 2,5мм.
Катушку охватывает внешняя скоба, служащая одновременно экраномот внешних магнитных полей.
Реле закрыто кожухом.
При подаче напряжения на катушку происходят замыкание замыкающих герконов, замыкание замыкающей и размыкание размыкающей контактных пар переключающих герконов.
При снятии напряжения с катушки реле размыкаются замыкающие герконы и замыкаются размыкающие контактные пары переключающих герконов.

Электрические принципиальные схемы реле РПГ-8
