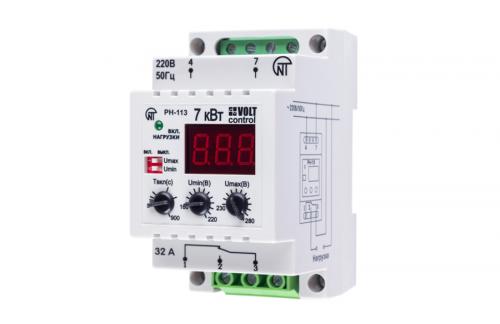

Фото:

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах, как:

— Реле напряжения;

— реле минимального напряжения;

— реле максимального напряжения;

— реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

— текущее действующее значение напряжения;

— точное значение устанавливаемого параметра;

— время оставшееся до момента повторного включения нагрузки;

— аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

— порог срабатывания по максимально допустимому значению напряжения;

— порог срабатывания по минимально допустимому значению напряжения;

— задержку времени включения нагрузки после восстановления параметров сети.
