Трехфазное реле напряжения и контроля фаз РНПП-302

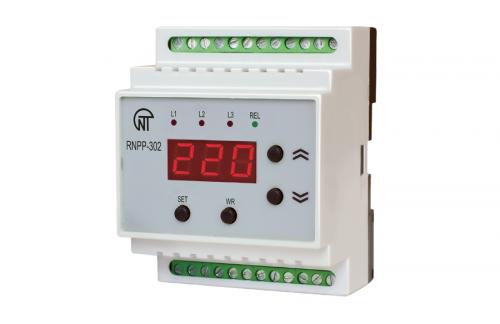

Фото:

Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии

в электрической сети, таких как:

- выход действующего значения напряжения за пределы допустимых порогов;

- нарушение послепдовательности и слипание фаз;

- нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:

- постоянно индицировать текущее значение напряжения в сети;

- индицировать вид возникшей аварии;

- просматривать (визуализировать) установку режимов и параметров.

С помощью меню пользователь имеет возможность установить:

- режим индикации значений напряжения по фазам;

- режим реагирования реле на цифровой сигнал дистанционного выключения;

- тип реле;

- способ задания отклонения напряжения;

- включение/отключение контроля перекоса фаз;

- включение/отключение контроля порядка чередования фаз;

- режим контроля напряжения на клеммах пускателя;

- вид измеряемого напряжения;

- порог срабатывания по максимально допустимому значению напряжения;

- порог срабатывания по минимально допустимому значению напряжения;

- порог допустимого значения перекоса фаз;

- время повторного включения;

- время задержки отключения по минимальному напряжению;

- время задержки отключения по максимальному напряжению;

- время задержки срабатывания по перекосу фаз;

- время задержки срабатывания по обрыву фаз;

- время задержки срабатывания по сигналу аварии на цифровом входе.

Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.
