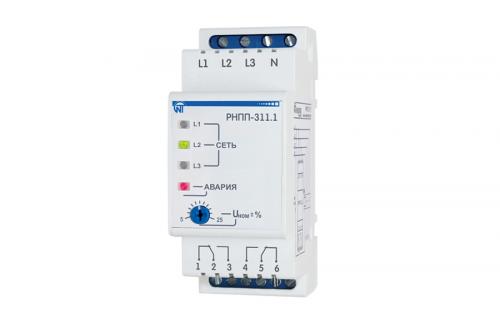

Фото:

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии

в электрической сети, таких как:

- выход действующего значения напряжения за пределы допустимых порогов;

- нарушения последовательности и слипание фаз;

- нарушения полнофазности и симметричности сетевого напряжения.

Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Светодиоды на лицевой панели реле индицируют:

- наличие напряжения в сети;

- состояние нагрузки (включена или отключена);

- вид возникшей аварии.

Регулировочные потенциометры позволяют пользователю установить:

- порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);

- задержку времени включения нагрузки после восстановления параметров сети;

- время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети:

- последовательности и слипания фаз;

- полнофазности и симметричности сетевого напряжения;

- понижения напряжения;

- повышения напряжения.

Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:

- режим полного контроля напряжения сети;

- режим контроля минимального/максимального напряжения;

- режим контроля минимального напряжения;

- режим контроля максимального напряжения;

- режим контроля наличия фаз;

- режим контроля неправильной последовательности и наличия слипания фаз;

- режим контроля перекоса фаз.

Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.

Предусмотрена возможность подключения оперативного питания 24 В (под заказ).
