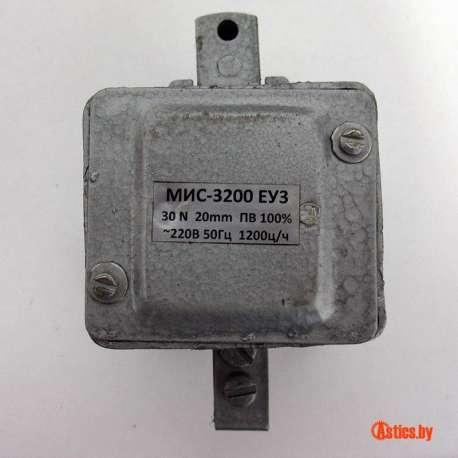

Электромагнит МИС-3200

Фото:

ОБЩИЕ СВЕДЕНИЯ

Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов. Электромагниты включаются в сеть однофазного переменного тока напряжением 110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря до 2000м. Диапазон рабочих температурот-40 до +40°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение в пространстве вертикальное.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МИСХХХХХХЗ:

  • МИС - вид аппарата;
  • X- габарит (размер магнитопровода (1, 2, 3, 6, 5, 6);
  • X- исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 2 - толкающее);
  • X- режим работы (относительная продолжительность включения (0 - ПВ100, 40%; 1 - ПВ 10%);
  • X- исполнение по степени защиты (0 - 1Р20, 1 - 1РОО);
  • X- исполнение выводов катушки (Е - с жесткими выводами, М - с гибкими выводами);
  • ХЗ - климатическое исполнение (У, Т) и категория размещения (3).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Тип электромагнита

Режим работы, ПВ%

Номинальное тяговое усилие, Н

Допустимое число циклов в час

Ход якоря, мм

Исполнение

По ограничению хода якоря, мм

По степени защиты

МИС1100Е

100, 40

15

2400

15

-

IP40

МИС1110Е

10

21

600

МИС1200Е

100, 40

15

2400

10.5

МИС1210Е

10

21

600

МИС2100Е

100, 40

1200

20

-

МИС2110Е

10

30

600

МИС2200Е

100, 40

21

1200

5, 10, 15

МИС2210Е

10

30

600

МИС3110Е

100, 40

1200

-

МИС3100Е

10

42

600

МИС3200Е

100, 40

30

1200

5, 10, 15

МИС3210Е

10

42

600

МИС4100Е

100, 40

1200

25

-

IP20

МИС4110Е

10

60

600

МИС4200Е

100, 40

42

1200

5, 10, 15

МИС4210Е

10

60

600

МИС5100Е, МИС5100М

100, 40

1200

-

МИС5110Е, МИС5110М

10

85

600

МИС5200Е, МИС5200М

100, 40

60

1200

5, 10, 15

МИС5210Е, МИС5210М

10

85

600

МИС6100Е

100, 40

300

30

-

IP20

МИС6110Е

10

120

МИС6101Е

100, 40

85

IP00

МИС6111Е

10

120

МИС6200Е

100, 40

85

5, 10, 15, 20, 25

IP20

МИС6210Е

10

120

МИС6201Е

100, 40

85

IP00

МИС6211Е

10

120

Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.85 до 1.05 номинального.

Допускается работа электромагнитов, предназначенных для продолжительного режима (ПВ=100%) в повторно-кратковременном режиме (ПВ=40%). Максимальная продолжительность цикла при работе в повторно-кратковременном режиме - 10 мин.

Тяговые усилия электромагнитов для режима работы с относительной продолжительностью включения ПВ=100 и 40% в зависимости от величины хода якоря при напряжении, равном 0.85 от номинального, в нагретом до установившейся температуры состоянии при верхнем значении температуры окружающей среды не менее указанных ниже.



Габарит электромагнита

Тяговое усилие, Н, при ходе якоря, мм

30

25

20

15

10

5

1

1

-

-

-

15,0

18,0

25,0

36,0

2

-

-

21,0

22,0

26,0

35,0

51,0

3

-

-

30,0

33,5

39,5

49,0

70,5

4

-

42,0

42,5

43,0

46,0

54,0

125,0

5

-

60,0

62,0

66,0

68,0

93,0

129,0

6

85,0

96,5

99,0

103,0

107,0

147,0

198,0

Механическая износостойкость электромагнитов вертикальной установки с противодействующими усилиями при номинальном ходе якоря не менее 3 млн. циклов для МИС1100, МИС1200, МИС2100, МИС2200, МИС3100, МИС3200, МИС4100, МИС4200; 1.0 млн. циклов для МИС5100М, МИС5200М, МИС6100, МИС6200; 1.6 млн. циклов для МИС5100Е, МИС5200Е.



Габарит электромагнита

Номинальное усилие, Н

Ход якоря, мм

Противодействующее усилие, Н

начальное

конечное

1

15,0

15

7

35

2

21,0

20

10

40

3

30,0

20

15

59

4

42,0

25

25

60

5

60,0

25

40

80

6

85,0

30

60

125

Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии





Габарит электромагнита

Режим работы (ПВ), %

Напряжение, В

Ток, А

Мощность, Вт

пусковой

рабочий

пусковая

рабочая

1

100, 40

110

1,6

0,25

260,0

12,0

127

220

380

10

110

-

-

-

-

127

220

380

2

100, 40

110

-

-

500

14

127

5,2

0,35

220

2,9

0,25

380

1,8

0,05

10

110

-

-

770

26

127

8,2

1,1

220

5,2

0,6

380

2,9

0,35

3

100, 40

110

-

-

720

25

127

7,6

0,65

220

4,6

0,37

380

2,5

0,3

3

10

110

-

-

870

36

127

9.6

1.0

220

4.6

0.38

380

3.0

0.3

4

100, 40

110

-

-

680

30

127

13.0

1.1

220

7.5

0.6

380

4.0

0.4

10

110

-

-

900

65

127

17.0

1.5

220

8.6

0.7

380

5.2

0.4

5

100, 40

110

-

-

850

60

127

16.6

1.4

220

10.0

1.0

380

6.0

0.6

10

110

-

-

1200

10

127

21.0

2.0

220

13.0

1.0

380

7.9

0.7

6

100, 40

110

-

-

1500

45

127

27

1.2

220

15

0.7

380

8.5

0.4

10

110

-

-

-

-

127

220

380

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Основные узлы конструкции электромагнита: неподвижное ярмо 1, подвижный якорь 3, шихтованные из электротехнической стали, и катушка 2 для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.

Тип электромагнита

Ход якоря, мм

Размеры, мм

Масса, кг

A

A1

B

b

b1

b2

b3

d

d1

H

h

h1

h2

L

I

I1

I2

I3

r

МИС1100Е, МИС1110Е

15

46

51

72

63

25

6

-

5.5

4.1

60

5.0

50

1.5

71

61

14

-

-

-

0.72

МИС2100Е

МИС2110Е

20

54

56

82

71

24

10

7.0

7.0

6.1

79

6.0

65

2.0

80

74

20

8

-

3.5

1.2

МИС3100Е, МИС3110Е

61

87

76

29

1.5

МИС4100Е, МИС4110Е

25

70

69

99

87

37

12

9.2

10

9.0

86

101

94

26.5

9

2.63

МИС1200Е, МИС1210Е

15 10 5

46

51

72

16

63

25

-

5.5

4.1

 98      93    88

38 33 28

50

1.5

71

61

14

16

-

0.75

МИС2200Е, МИС2210Е

20 15 10 5

54

56

82

19

71

24

7.0

6.1

127  122 117 112

48 43 38 33

65

2.0

80

74

20

-

3.5

1.25

МИС3200Е, МИС3210Е

20 15 10 5

54

61

87

19

76

29

7.0

127  122 117 112

48 43 38 33

-

8

1.8

МИС4200Е МИС4210Е

25 20 15 10 5

-

-

-

-

-

-

-

-

-

144 139 134 129 124

48 35 30 25 20

-

-

-

-

-

-

-

-

2.83

МИС5200Е МИС5210Е МИС5200М МИС5210М

25  20 15 10 5

-

-

-

-

-

-

-

-

-

144 139 134 129 124

48 35 30 25 20

-

-

-

-

-

-

-

-

3.7

МИС6200Е МИС6210Е МИС6201Е МИС6211Е

30  25  20 15  10   5

-

-

144

-

-

-

-

-

-

184 179 174 169 164 159

50 45 40 35 30 25

-

-

-

-

-

-

-

-

4,0

-

88

3,7
