РТЛ-2 на номинальный ток контактора, пускателя от 40 до 100А

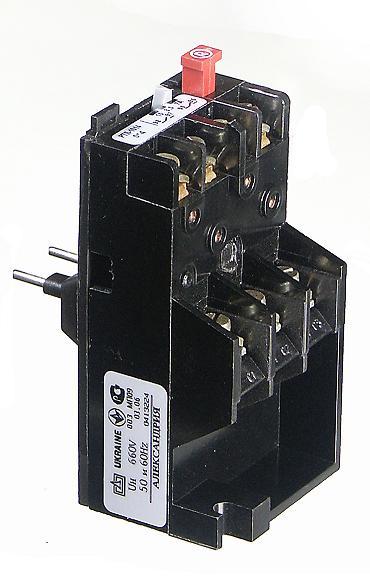

Фото:

Изделие: РТЛ-2 на номинальный ток контактора, пускателя от 40 до 100А

Модель: РТЛ-2 на номинальный ток контактора, пускателя от 40 до 100А

Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00.

Выпускаются электротепловые реле с диапазоном тока от 23 до 86 А.
Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.

Степень защиты IP20, для реле электротепловых 2М, К, ДМ.
Пределы регулирования тока несрабатывания, А - от 23 до 86
Номинальное напряжение, В - 660
Буква Д обозначает исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-4160ДМ, ПМЛ-4560ДМ.
Буква К , обозначает исполнение реле РТЛ-2000 для установки с пускателями ПМЛ-3000 Д
Буква М обозначает исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255-69. Отсутствие буквы обозначает исполнение реле со степенью защиты IP00.
Габаритные размеры,мм - 75х76,3х116.
Масса, кг - 0,505.

Типы и основные параметры реле РТЛ:



I ном., А для ПМЛ

Тип

Диапазон токовых уставок, А

Мощность потребляемая одним полюсом на max токовой уставке, Вт

Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60 Гц

220

380

440

500

660

40

40*

РТЛ 2053 (М)

23,00-32,00

2,43

7,50

15,00

15,00

18,50

22,00

РТЛ 2055 (М)

30,00-41,00

3,03

10,00

18,50

18,50

22,00

30,00

РТЛ 2053 (М, К*)

23,00-32,00

2,43

7,50

15,00

15,00

18,50

22,00

РТЛ 2055 (М, К*)

30,00-41,00

3,03

10,00

18,50

18,50

22,00

30,00

63 РТЛ 2055 (М)

30,00-41,00

3,03

10,00

18,50

18,50

22,00

30,00

РТЛ 2057 (М)

38,00-52,00

3,30

11,00

22,00

25,00

30,00

37,00

РТЛ 2059 (М)

47,00-64,00

3,69

15,00

25,00

30,00

37,00

45,00

РТЛ 2061 (М)

54,00-74,00

4,38

18,50

30,00

37,00

45,00

55,00

80

100

РТЛ 2061 (М, ДМ)

54,00-74,00

4,38

18,50

30,00

37,00

45,00

55,00

РТЛ 2063 (М, ДМ)

63,00-86,00

5,62

22,00

37,00

45,00

50,00

70,00

РТЛ 3125

74,00-125,00

2,10

30,00

59,00

63,00

80,00

110,00

Примечание: Конструкция реле самостоятельную установку без клеммника пускателя и контактора не допускает.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕЛЕ ЭЛЕКТРОТЕПЛОВОГО

РТЛ – Х1 ХХХ2 Х3 Х4 Х5 Х6 4 РТЛ – Условное обозначение серии.

Х1 – Цифра, обозначающая номинальный ток реле: 1-10-25А; 2-40-80А; 3-100-250А; 4-400А.

ХХХ2 – Цифры, обозначающие исполнение реле по диапазону регулирования тока несрабатывания по таблице выбора.

Х3 – Д - буква, обозначающая исполнение реле РТЛ-2061 и РТЛ-2063 для установки с контакторами ПМЛ-4160ДМ, ПМЛ-4560ДМ

Х4 - К - буква, обозначающая исполнение реле РТЛ-2053 и РТЛ-2055 со степенью защиты контактных зажимов IP20 по ГОСТ 14255 для установки с контакторами ПМЛ-3000Д.

Х5 – М - буква, обозначающая исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255 . Отсутствие букв ы означает исполнение реле со степенью защиты контактных зажимов IP00.

Х6 – Буква, характеризующая климатическое исполнение по ГОСТ 15150 (О*, О, ОМ)

4 - Цифра, обозначающая категорию размещения по ГОСТ 15150
