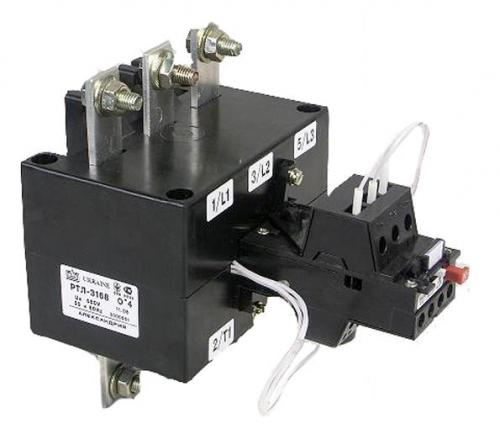

Фото:

Изделие: РТЛ-3 на номинальный ток контактора, пускателя от 100 до 250 А

Модель: РТЛ-3 на номинальный ток контактора, пускателя от 74,0 А до 270,0 А

Реле РТЛ-3125, РТЛ-3170, РТЛ-3270.

Реле электротепловые серии РТЛ обеспечивают защиту электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Степень защиты IP00. Реле РТЛ могут устанавливаться как на пускатели, так и отдельно от пускателей. Разработаны и выпускаются реле РТЛ и клеммники КРЛ, и могут устанавливаться на стандартную рейку.

Номинальное напряжение реле,В - 660;
Номинальный ток, А - до 250;
Масса не более, кг - 1,8.

Габаритные размеры, мм - 129х160х176; Крепление реле 4 винта М6.

Типы и основные параметры реле РТЛ:

Примечание: Конструкция реле самостоятельную установку без клеммника пускателя и контактора не допускает.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕЛЕ ЭЛЕКТРОТЕПЛОВОГО

РТЛ – Х1 ХХХ2 Х3 Х4 Х5 Х6 4 РТЛ – Условное обозначение серии.

Х1 – Цифра, обозначающая номинальный ток реле: 1-25А; 2-80А; 3-250А; 4-500А.

ХХХ2 – Цифры, обозначающие исполнение реле по диапазону регулирования тока несрабатывания по таблице выбора.

Х3 – Д - буква, обозначающая исполнение реле РТЛ-2061 и РТЛ-2063 для установки с контакторами ПМЛ-4160ДМ, ПМЛ-4560ДМ

Х4 - К - буква, обозначающая исполнение реле РТЛ-2053 и РТЛ-2055 со степенью защиты контактных зажимов IP20 по ГОСТ 14255 для установки с контакторами ПМЛ-3000Д.

Х5 – М - буква, обозначающая исполнение реле со степенью защиты контактных зажимов IP20 по ГОСТ 14255 . Отсутствие букв ы означает исполнение реле со степенью защиты контактных зажимов IP00.

Х6 – Буква, характеризующая климатическое исполнение по ГОСТ 15150 (О*, О, ОМ)

4 - Цифра, обозначающая категорию размещения по ГОСТ 15150
