Прибор регулирующий Р25.1.1; Р25.1.2

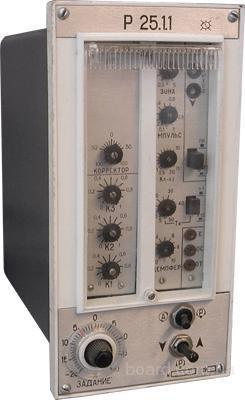

Фото:

Приборы регулирующие Р-25 предназначены для применения в системах автоматического регулирования и управления технологическим процессами.

Приборы выполняют следующие функции:

  • Суммирование сигналов, поступающих от измерительных преобразователей с естественными электрическими выходными сигналами.
  • Введение информации о заданном значении величины.
  • Формирование и усиление сигнала рассогласования.
  • Формирование на выходе электрических импульсов постоянного или переменного тока для управления исполнительным механизмом с постоянной скоростью перемещения.
  • Формирование совместно с исполнительным механизмом постоянной скорости пропорционально-интегрального закона регулирования.
  • Формирование совместно с дифференциатором и исполнительным механизмом постоянной скорости пропорционально-интегрально-дифференциального закона регулирования.
  • Ручное управление исполнительным механизмом.
  • Преобразование сигнала от дифференциально-трансформаторного измерительного механизма в сигнал постоянного тока.

Технические параметры прибора:

Питание приборов осуществляется от однофазной сети переменного тока напряжением 220В, с частотой 50±1 Гц.

Мощность, потребляемая от сети, не более 22 В А.2.3.

Входное сопротивление:

  • для сигнала 0-5 мА — не более 100 Ом;
  • для сигнала 0-20 мА — не более 25 Ом;
  • для сигнала 0-10 В — не более 15 кОм.

Выходные сигналы:

  • импульсы напряжения постоянного пульсирующего тока среднего значения напряжения 24 В;
  • изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока.

Выходные бесконтактные ключи приборов коммутируют переменный ток частотой 50 Гц и пульсирующий постоянный ток с амплитудным значением до 1 А при действующем значении тока от ОД до 0,5 А и действующем значении напряжения внешнего источника питания выходных цепей не более 250 В.

Вид и сопротивление нагрузки для выходного сигнала 24 В, подключаемой к внутреннему источнику — активно-индуктивная при активном сопротивлении не менее 100 Ом.

Перемещение указателя положения исполнительного механизма при изменении сигнала измерительного преобразователя положения на 1В, не менее 100% шкалы индикатора.

Диапазон изменения зоны нечувствительности А в процентах от номинального диапазона изменения входного сигнала для приборов модификаций 1,2 и от 0,4 номинального диапазона изменения входного сигнала для приборов модификации 3 составляет от 0,5+0,3 до 5±2.

Масса прибора не более 5 кг.

Габаритные размеры прибора 120x240x285 мм.

Приборы рассчитаны на эксплуатацию в закрытых взрывобезопасных помещениях при следующих условиях:

  • температура окружающего воздуха от 5 до 50°С;
  • верхнее значение относительной влажности воздуха — 80% при 25°С и более низких температурах, без конденсации влаги;
  • атмосферное давление от 630 до 800 мм рт. ст.
  • примеси агрессивных паров и газов в окружающем воздухе должны отсутствовать;
  • вибрация мест крепления и коммутации приборов не более 0,1 мм по амплитуде при частоте до 25 Гц;
  • напряженность внешнего магнитного поля частотой 50 Гц — не более 400 А/м;
  • амплитуда напряжения продольной помехи (помехи, действующей между корпусом прибора и входной цепью) постоянного или переменного тока частотой 50 Гц — не более 100 В;
  • напряжение поперечной помехи (помехи, действующей последовательно с входным сигналом) переменного тока частотой 50 Гц — не более 2 мВ для приборов Р25.2 и Р25.3.

Р25.1.1; - Сигнал переменного тока частотой 50 Гц от 0 до 0,5 В (изменение взаимоиндуктивности от 0 до 10 мГн). От 1 до 3 дифференциально-тран-сформаторных измерительных преобразователей.

Р25.1.2; - Сигнал переменного тока частотой 50 Гц от 0 до 0,5 В (изменение взаимоиндуктивности от 0 до 10 мГн). Со встроенным индикатором положения рабочего органа исполнительного механизма. От 1 до 3 дифференциально-тран-сформаторных измерительных преобразователей.

Р25.2.1; - Изменение активного сопротивления термометра сопротивления на 46 Ом 1 или 2 термометра сопротивления градуировок 21,23 по ГОСТ 6651-69.

Р25.2.2; - Изменение активного сопротивления термометра сопротивления на 46 Ом. Со встроенным индикатором положения рабочего органа исполнительного механизма. 1 или 2 термометра сопротивления градуировок 21,23 по ГОСТ 6651-69.

Р25.3.1; - Изменение термо-здс термометра термолектрического от 0 до 50 мВ. 1 термометр термоэлектрический градуировок ХК, ХA, ПП, ПР по ГОСТ 6616-74.

Р25.3.2; - Изменение термо-здс термометра термолектрического от 0 до 50 мВ. Со встроенным индикатором положения рабочего органа исполнительного механизма. 1 термометр термоэлектрический градуировок ХК, ХA, ПП, ПР по ГОСТ 6616-74.
