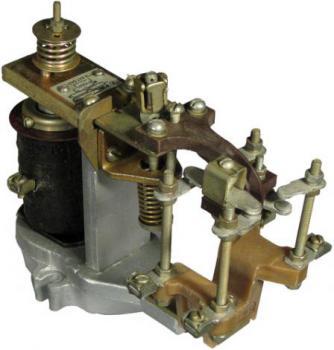

Фото:

Реле электромагнитные применяются в качестве реле времени в цепях постоянного тока. Реле выпускаются с 1 "З" и 1 "Р" либо с 2 "3" и 2 "Р" контактами. Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 или 4 (применение 4 "Р" контактов заводом не рекомендуется, т. к. при этом надежная работа реле не обеспечивается). Втягивающие катушки реле серии РЭВ810 изготовляются на номинальные напряжения: 24, 48, 110 и 220 В. Реле для тепловозов серии РЭВ810Т изготовляются на номинальные напряжения 75 и 110 В, климатическое исполнение - УХЛЗ. Реле поставляются отрегулированными на максимальную выдержку времени. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте. Коэффициент возврата реле не нормируется. Номинальное напряжение цепей контактов, В - 660 для реле серии РЭВ810; 110 для реле серии РЭВ810Т. Номинальный ток контактов, А - 10. Максимальная допустимая частота включений в час - 1200. Механическая износостойкость, млн. циклов ВО, не менее - 20. Коммутационная износостойкость контактов реле, млн. циклов ВО в режиме нормальных коммутаций, не менее: - 1,0 для реле серии РЭВ810; - 0,03 для реле серии РЭВ810Т. Потребляемая мощность, Вт, не более - 30. Режим работы - прерывисто-продолжительный, повторно-кратковременный, кратковременный. Присоединение внешних проводов к катушкам и контактам реле - переднее. Климатическое исполнение реле - УЗ, УХЛ4, УХЛ3 (только для реле для тепловозов) и ТЗ по ГОСТ 15150-69. Степень защиты - IР00.
